стол координатный 180х100 мм

20 830 ₽

Бренд: ТЕХНОРЕАЛ
Артикул: МА320350520
Код товара
Вес: 10 кг

Описание Характеристики Отзывы и комментарии (0)

Модель: АКР-201

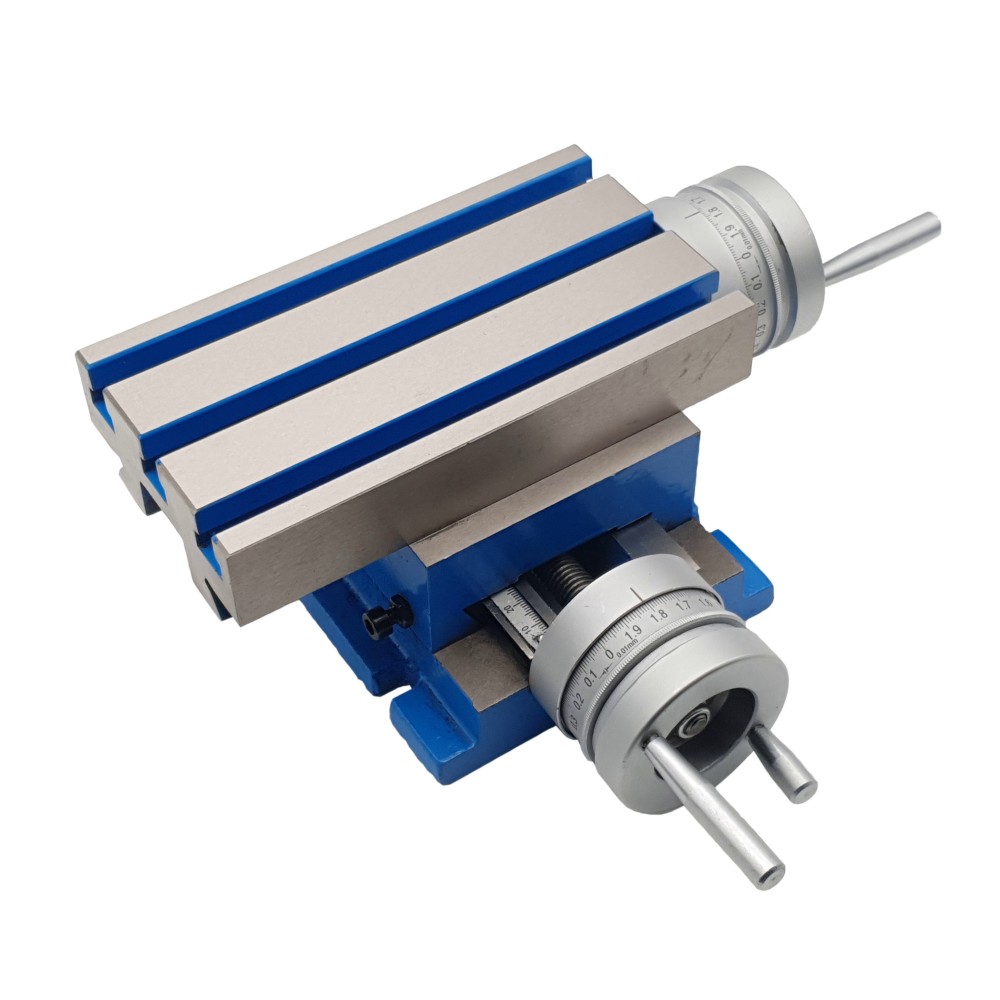

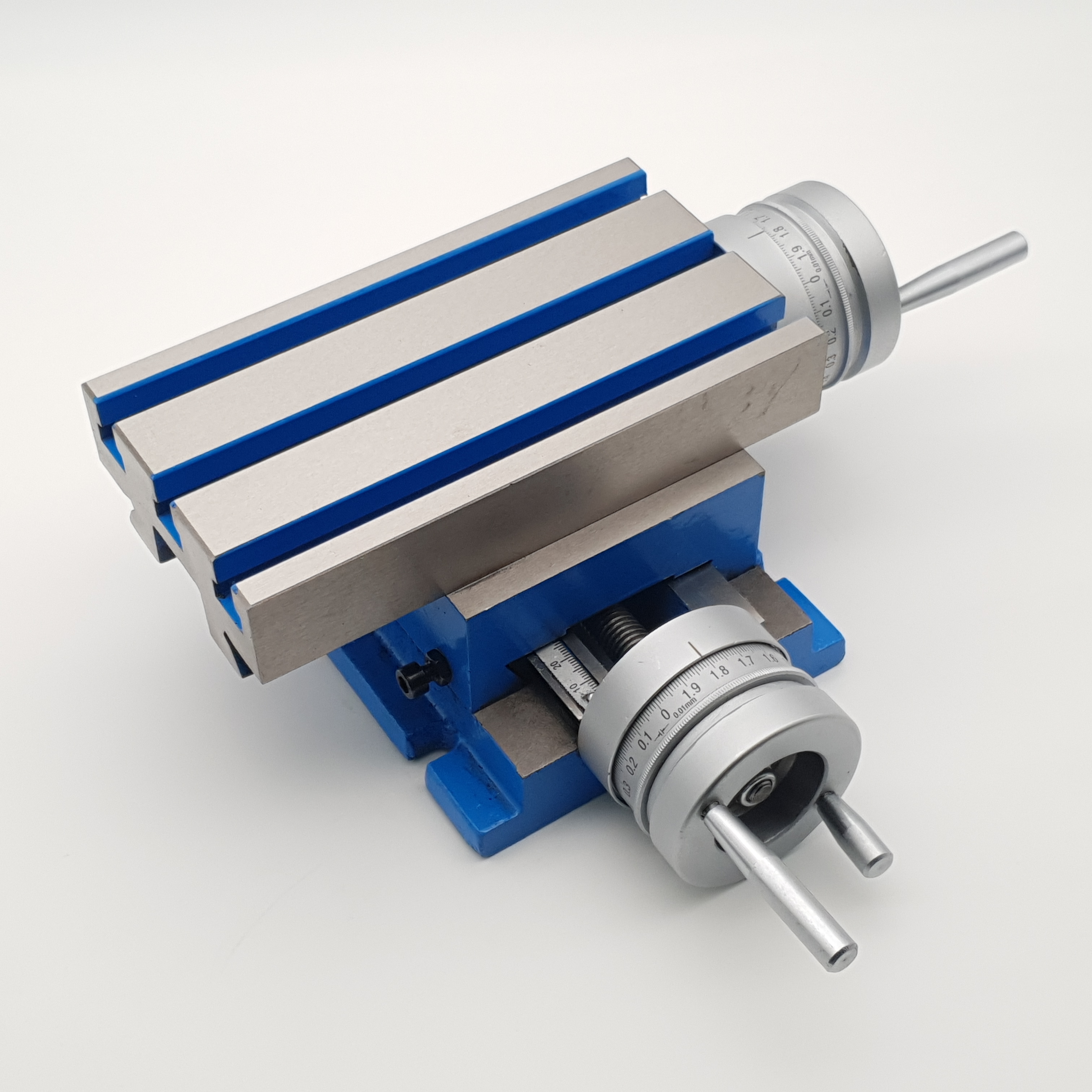

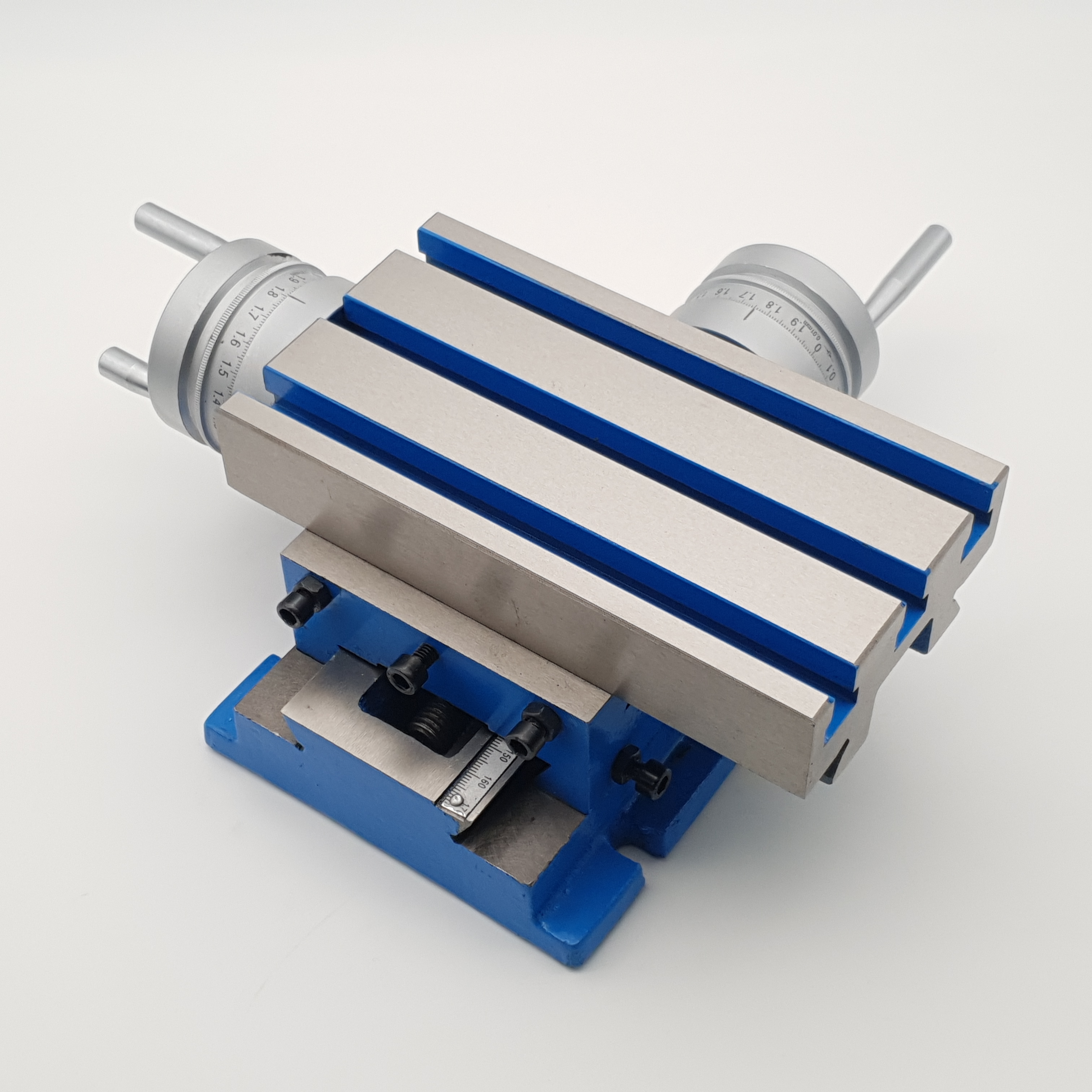

Изделие может быть использовано как оснастка для обрабатывающих станков, так и для различных установочных механизмов. Стол выполнен из чугуна. Три Т-паза в столе обеспечивают широкие возможности для крепления заготовок или приспособлений. Выборк люфтов в продольном и поперечном направлениях подачи осуществляется прижимными планками. Маховички стола имеют лимбы с ценой деления 0,01мм. Кроме того установлена линейка для измерения перемещений в поперечном направлении.

Технические характеристики:

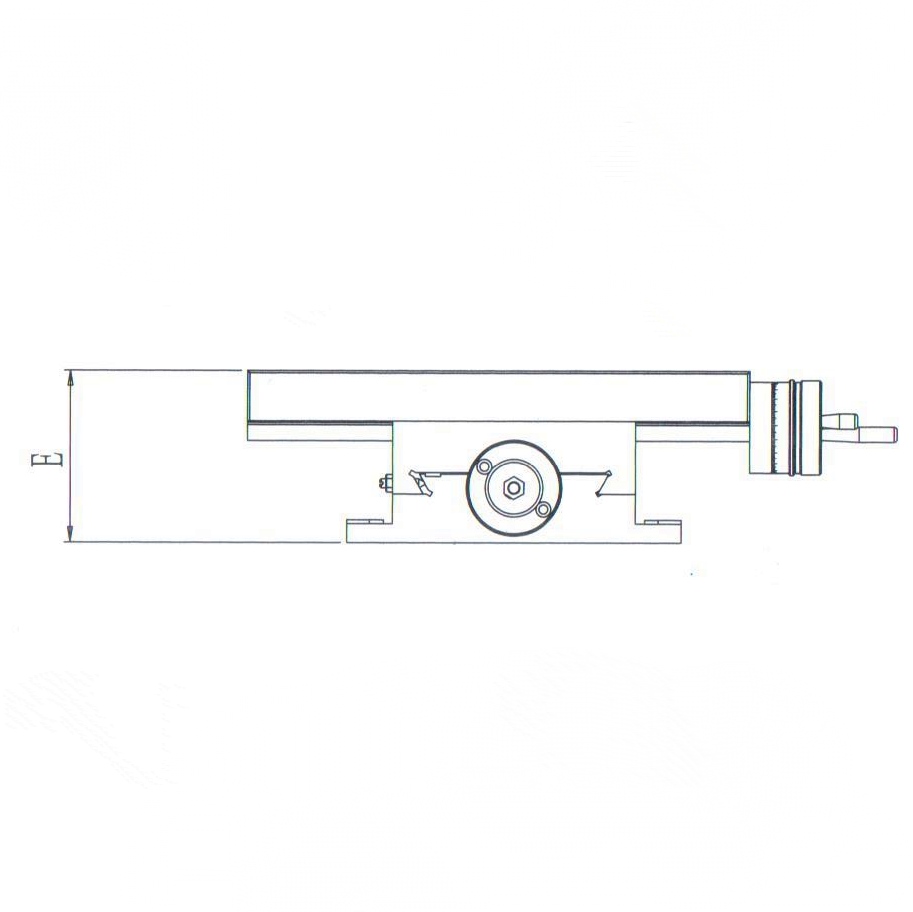

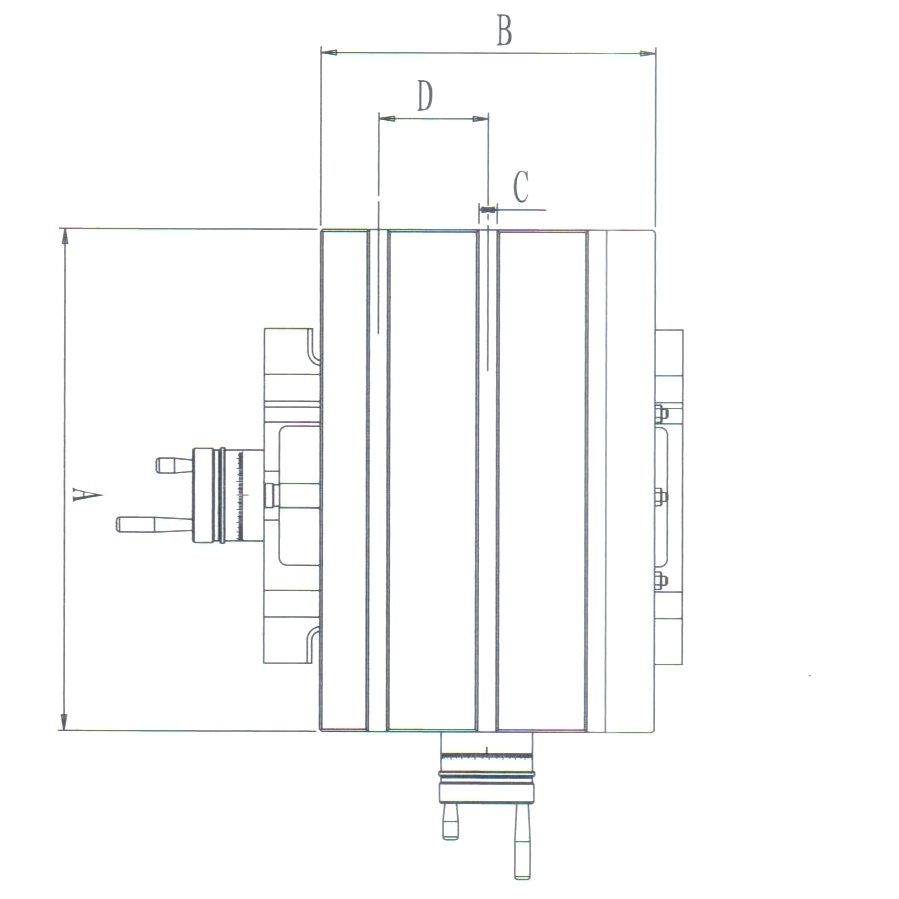

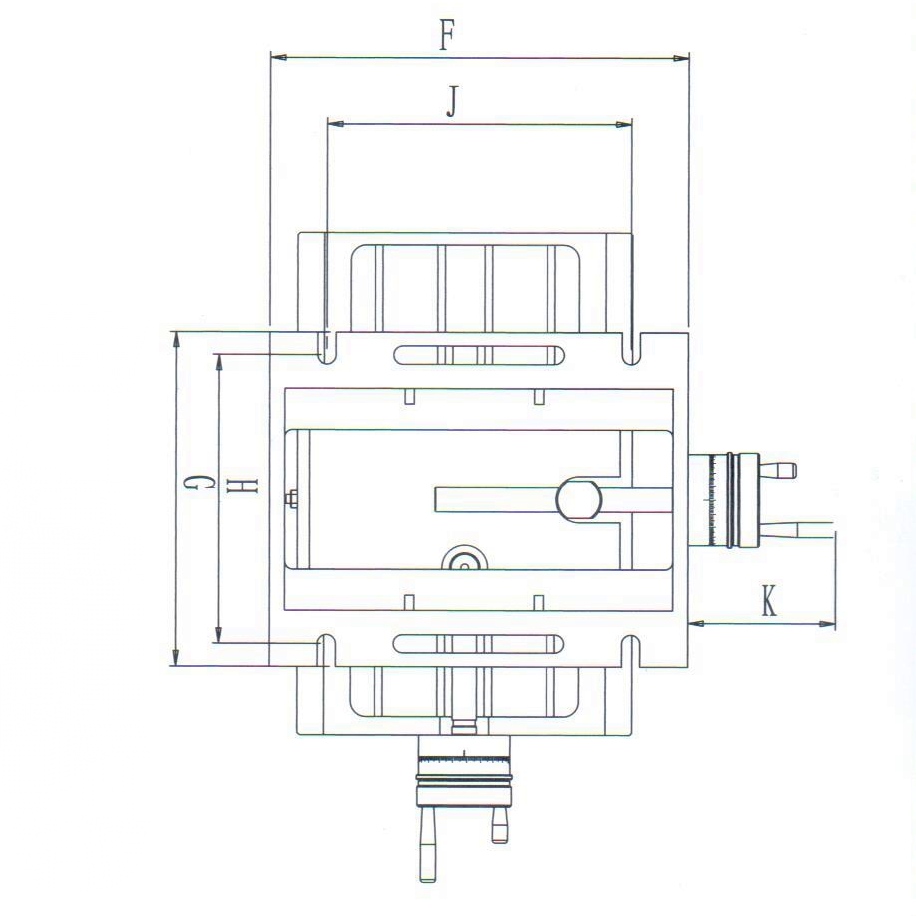

МОДЕЛЬ	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	J, мм	R, мм	ход Х, мм	ход Y, мм
АКР-201	180	100	10	35	102	170	130	115	100	96	80	50
АКР-202	225	175	12	72	108	225	175	148	160	96	105	90
АКР-203	330	220	12	72	115	275	220	200	200	96	190	100
АКР-204	425	240	12	72	125	335	276	240	245	144	225	150
АКР-205	600	240	12	72	125	335	276	240	245	144	400	150
