тиски координатные QKF-JK100, 2х-осевые, 100 мм (с высокими губками)
15 700 ₽
11 530 ₽
- Бренд
- ТЕХНОРЕАЛ
- Артикул
- МА320300721
- Код товара
- Вес
- 10.5 кг

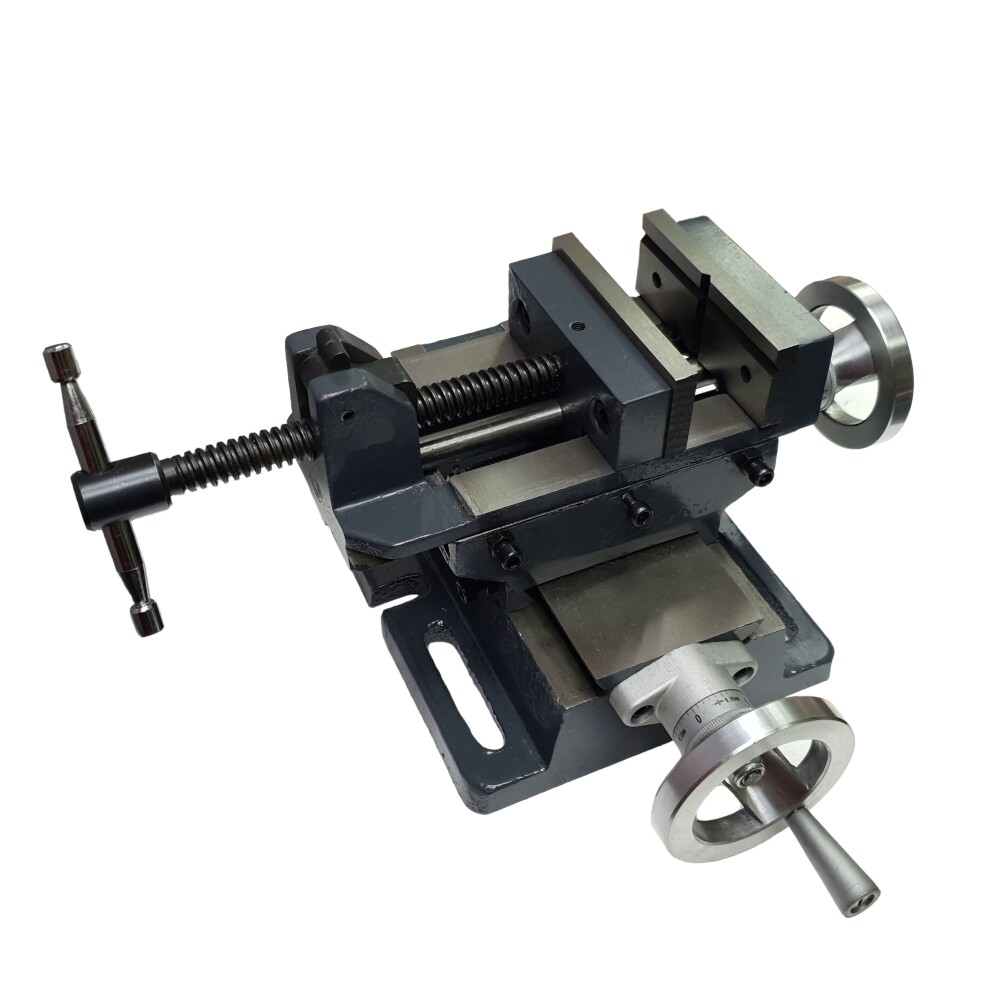

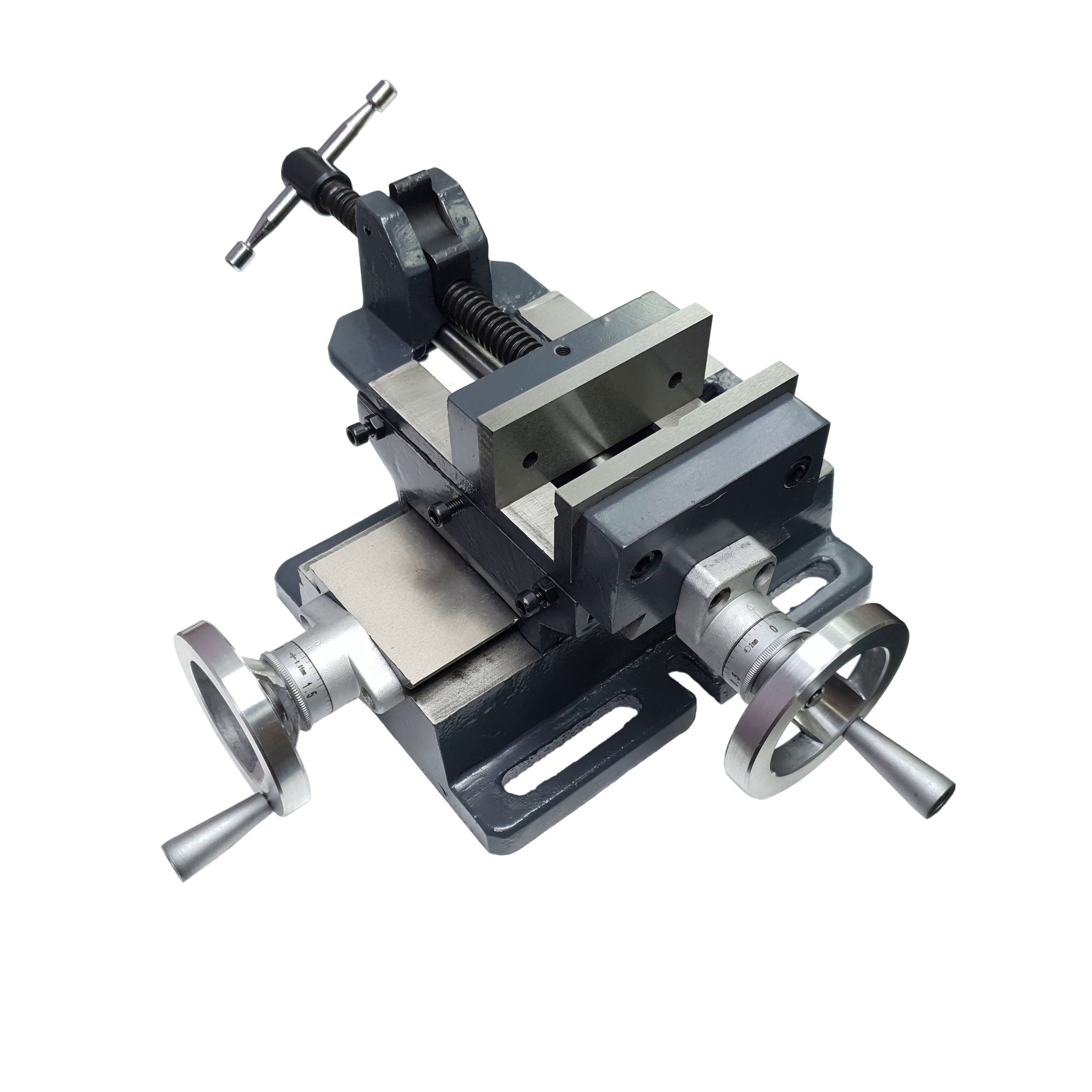

QKF-JK100 — двухосевые координатные тиски с высокими губками, предназначенные для фиксации и позиционирования заготовок при работе на сверлильных станках, а также другом оборудовании.

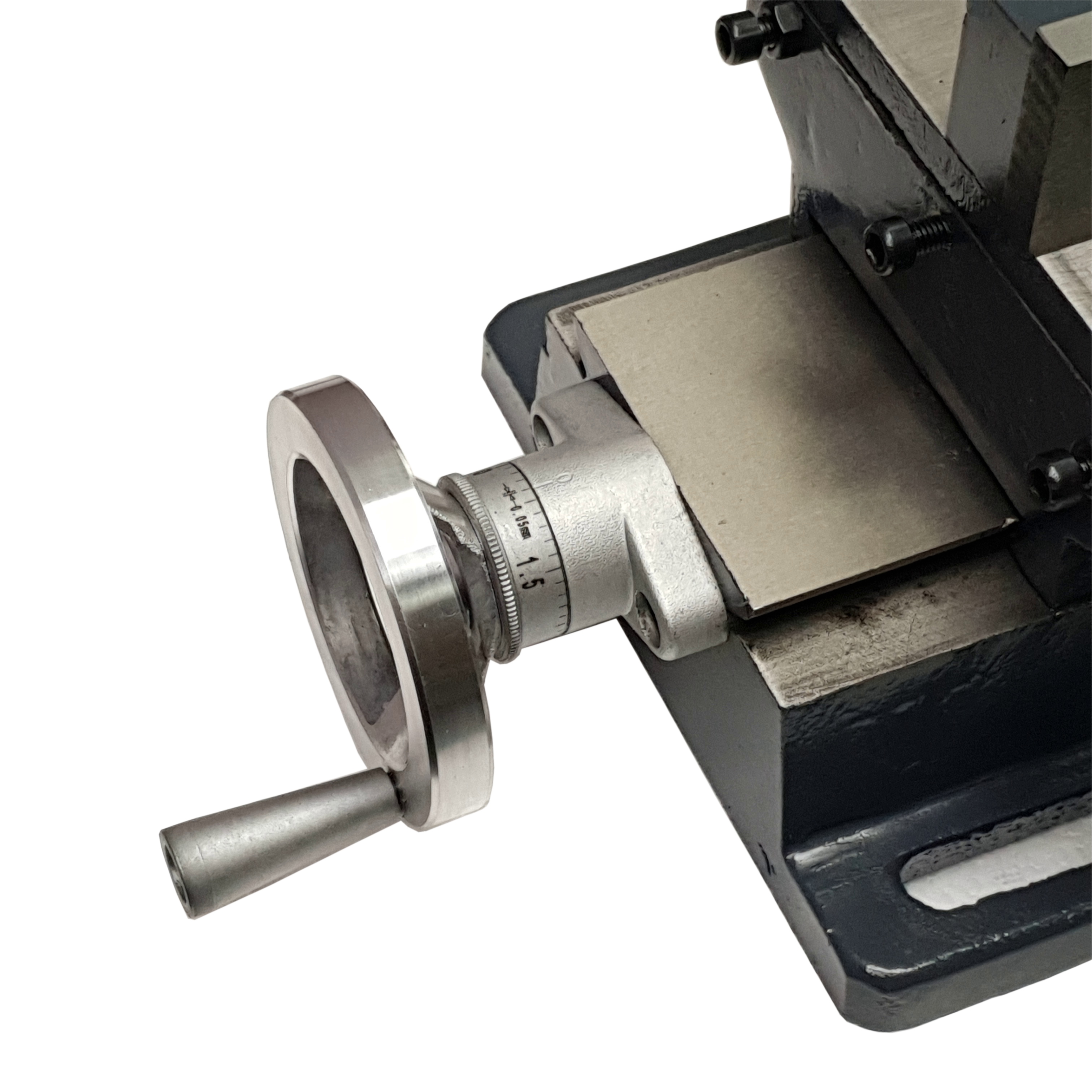

Перемещение по координатам осуществляется с помощью маховиков подачи. перемещение за один полный оборот маховика — 2 мм. Регулировка зазоров производится прижимными планками. Такая конструкция позволяет контролировать величину перемещения заготовки непосредственно во время работы.

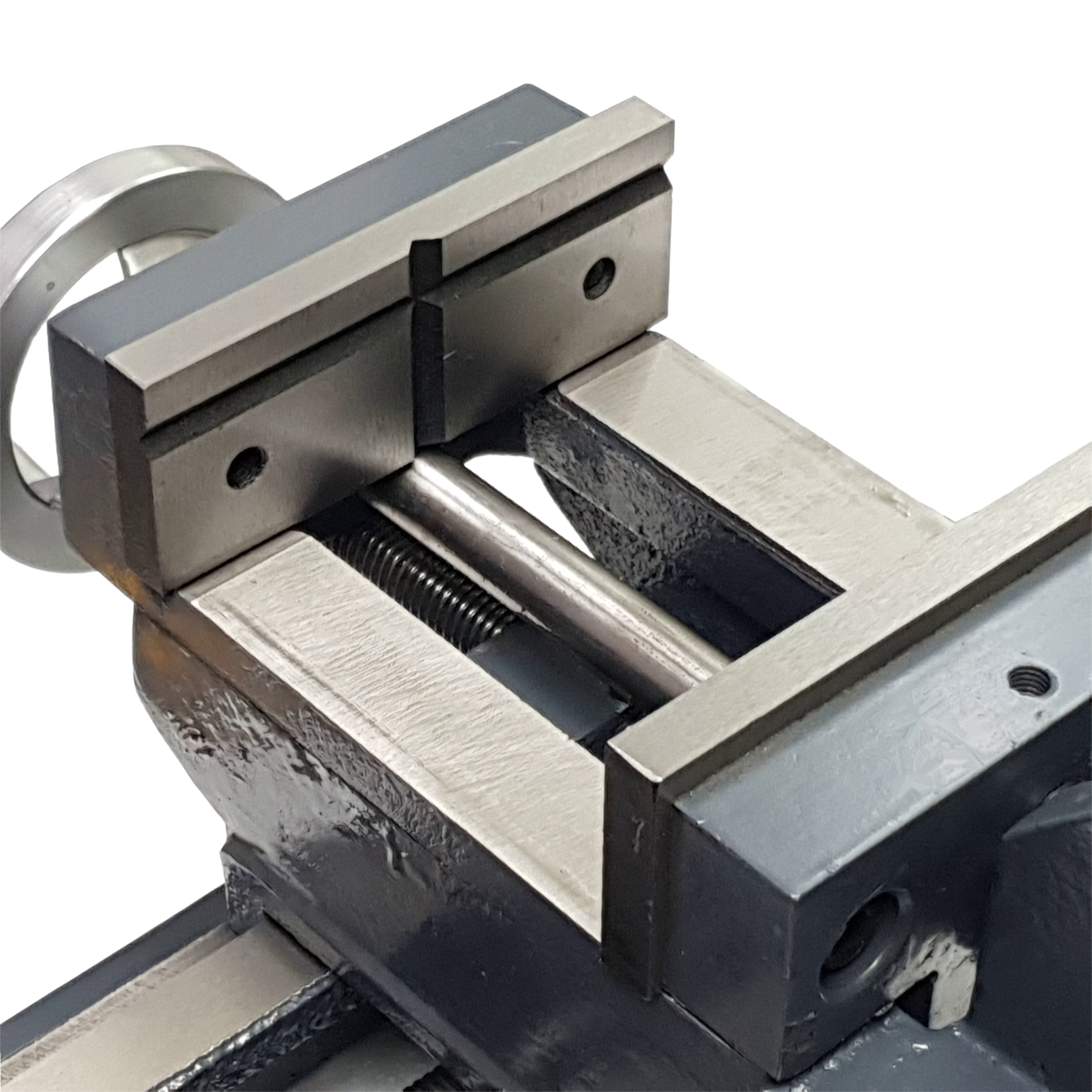

Установленная на тисках направляющая обеспечивает плавное перемещение и способствует движению подвижной губки без перекоса.

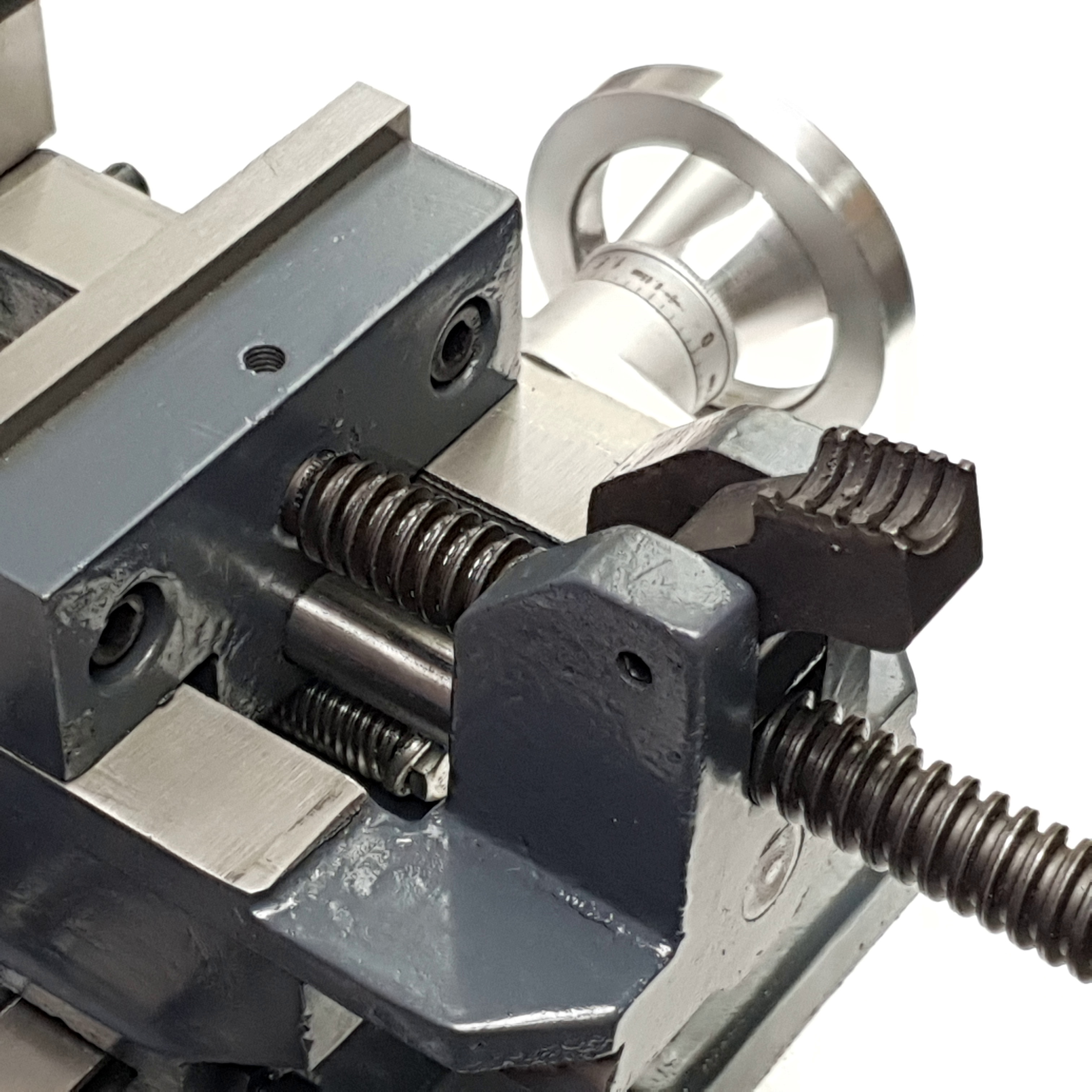

Подвижная губка оснащена механизмом быстрого перемещения с разъемной гайкой. Благодаря этому губку можно быстро подвести к заготовке перед окончательным зажимом винтом, что сокращает количество вращений маховика при установке деталей разного размера.
Корпус координатных тисков изготовлен из чугуна. Губки и винт изготовлены из стали.
Серия QKF-JK включает несколько типоразмеров с шириной губок от 80 до 200 мм, различным максимальным раскрытием и диапазоном перемещения по осям X и Y. Это позволяет подобрать модель в зависимости от размеров заготовки и требуемого рабочего хода.
|
модель |
А, мм |
B,мм |
C, мм |
D, мм |
Ширина губок, мм |
F, мм |
Е max, мм |
G, мм |
H, мм |
J, мм |
K, мм |
Ход по Х, мм |
Ход по Y, мм |
Размер, упаковки, мм |
Вес |
|
QKF-JK75 |
168 |
140 |
175 |
100 |
80 |
32 |
80 |
80 |
110 |
180 |
40 |
100 |
60 |
330×300×210 |
7.5/9 |
|
QKF-JK100 |
170 |
175 |
195 |
100 |
100 |
39 |
90 |
80 |
140 |
220 |
40 |
110 |
70 |
410×360×220 |
10.5/12 |
|
QKF-JK150 |
175 |
205 |
245 |
100 |
150 |
39 |
145 |
80 |
170 |
270 |
40 |
120 |
100 |
500×400×230 |
14.5/16 |
|
QKF-JK200 |
180 |
205 |
320 |
106 |
200 |
50 |
195 |
80 |
200 |
320 |
40 |
130 |
120 |
450×410×240 |
21.5/24 |
Происхождение
- Страна
- Китай
- Бренд
- ТЕХНОРЕАЛ
Размеры
- Вес нетто
- 10.5 кг
- Вес брутто
- 12 кг
- Объем
- --- л
- Длина
- 41 см
- Ширина
- 36 см
- Высота
- 22 см
