тиски координатные QKF-JМ100, 2х-осевые, 100 мм
15 700 ₽
11 530 ₽
- Бренд
- ТЕХНОРЕАЛ
- Артикул
- МА320300715
- Код товара
- Вес
- 10 кг

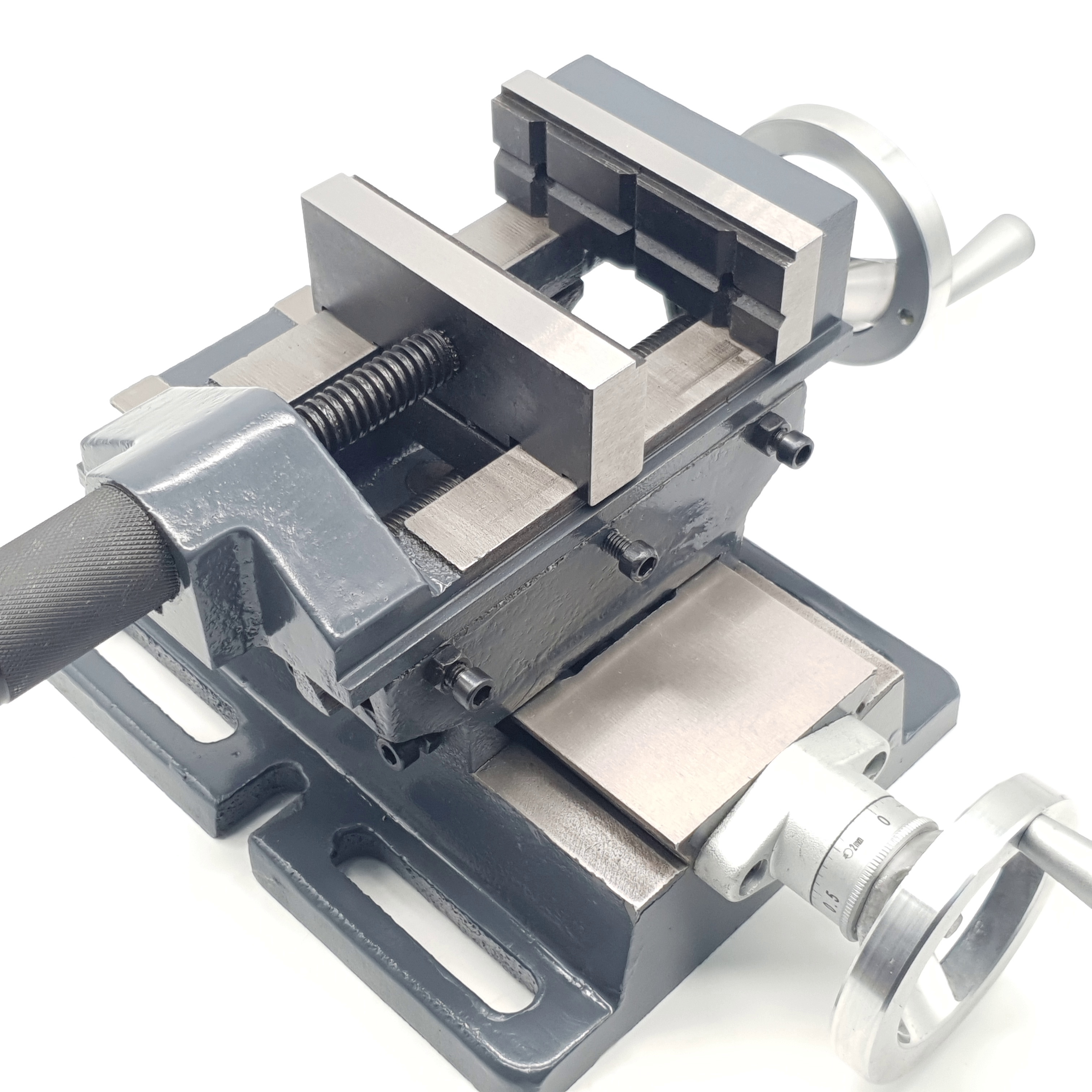

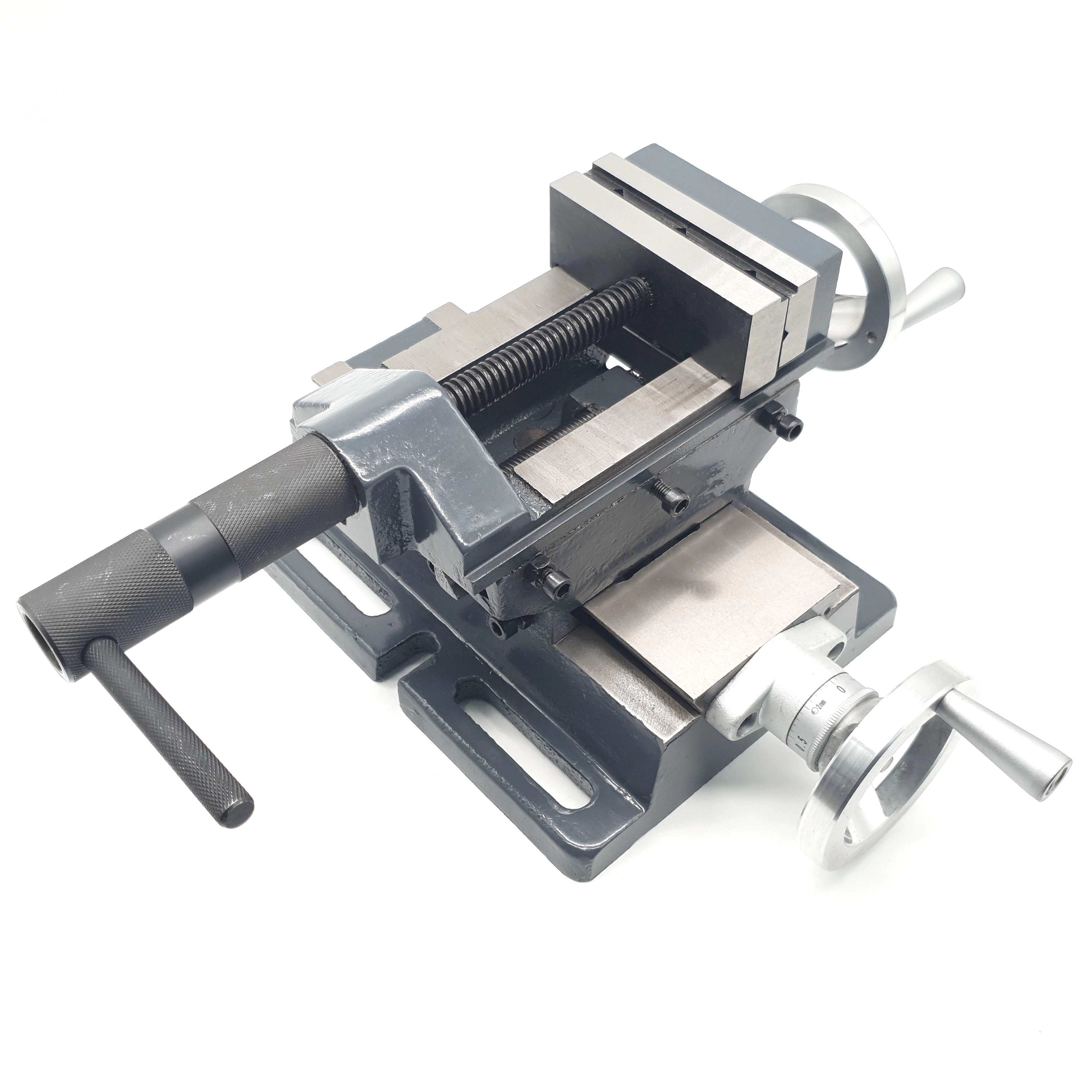

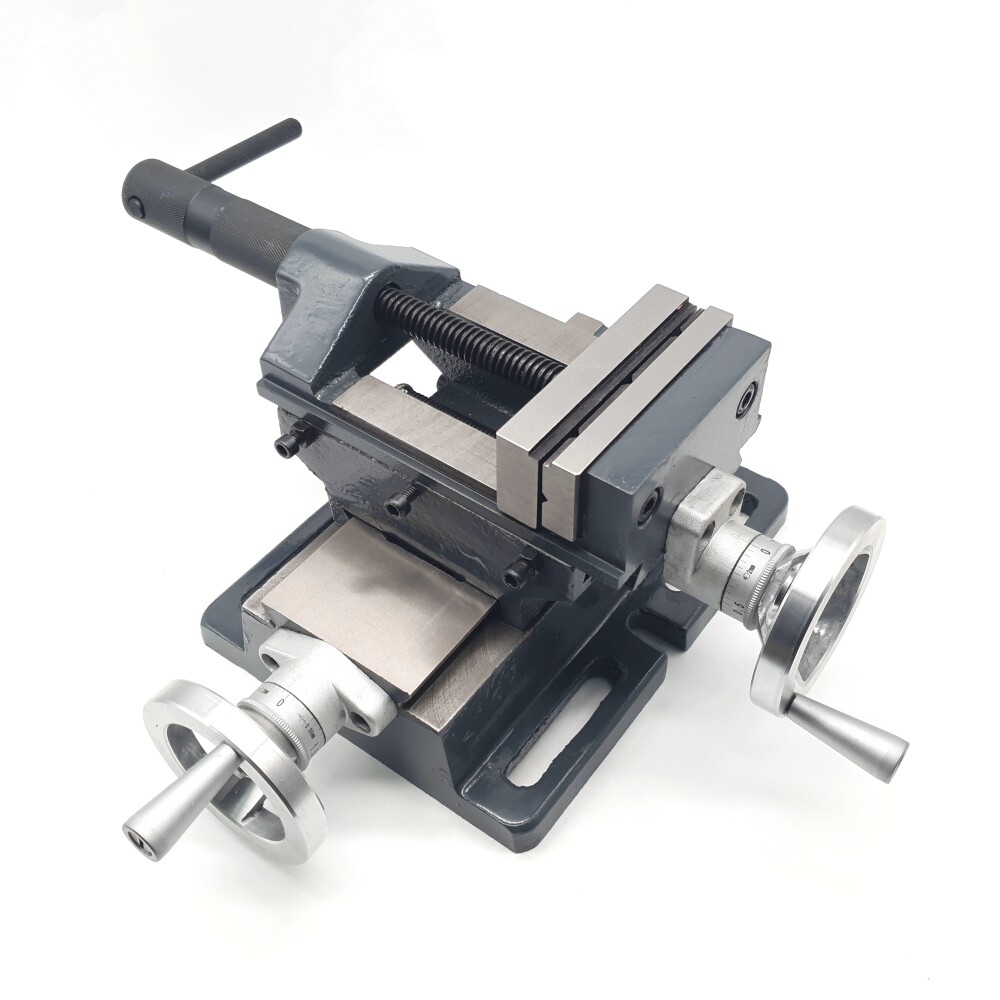

QKF-JМ100 — серия двухосевых координатных тисков, предназначенных для фиксации и позиционирования заготовок при работе на сверлильных станках и другом оборудовании.
Основная особенность конструкции — возможность перемещать уже закрепленную заготовку по двум координатным осям X и Y без необходимости разжимать тиски. Это позволяет последовательно выполнять сверление отверстий в разных точках, сохраняя фиксацию детали.

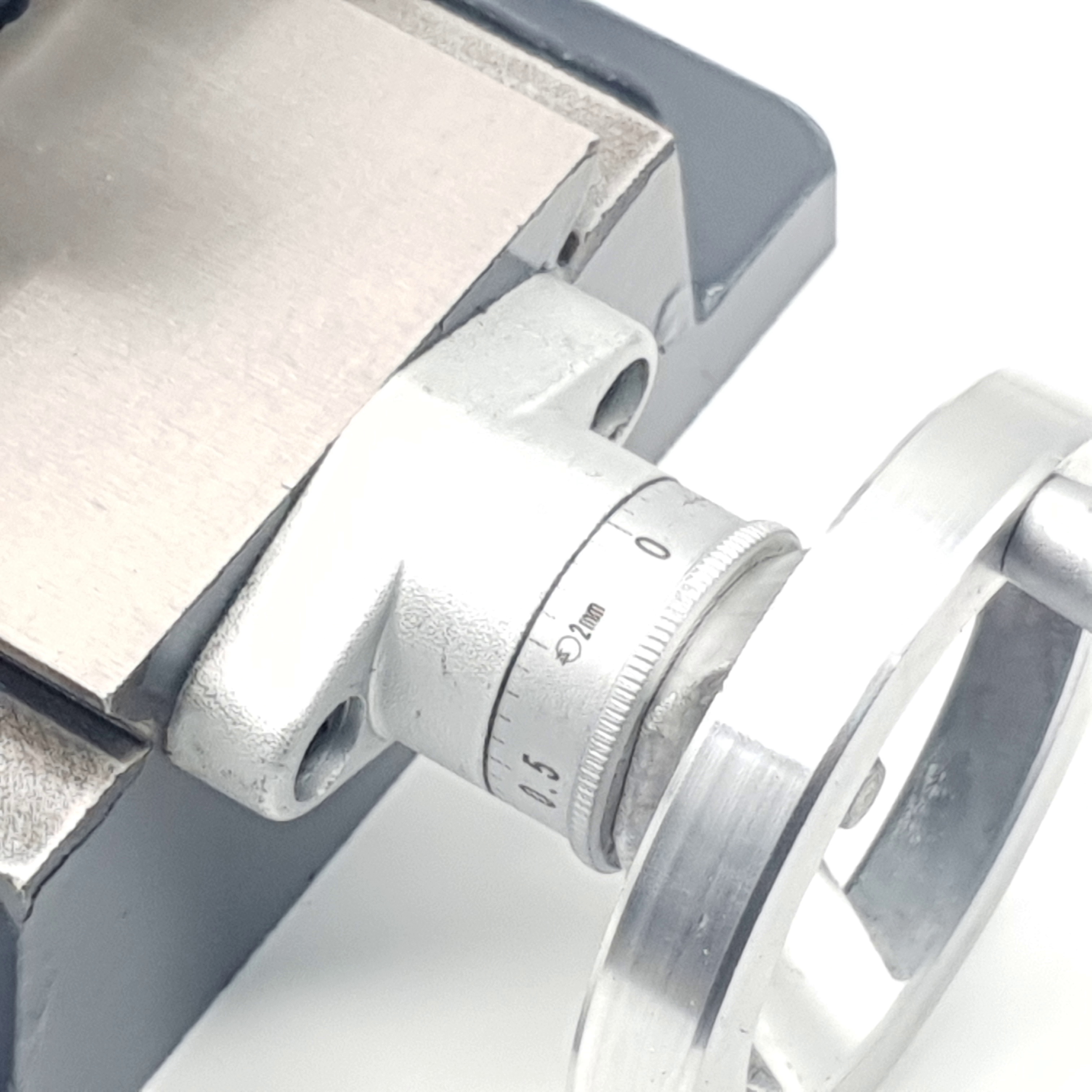

Перемещение осуществляется с помощью маховиков подачи. Перемещение за один полный оборот — 2 мм.
Конструкция обеспечивает плавный ход и перемещение подвижной губки без перекоса.

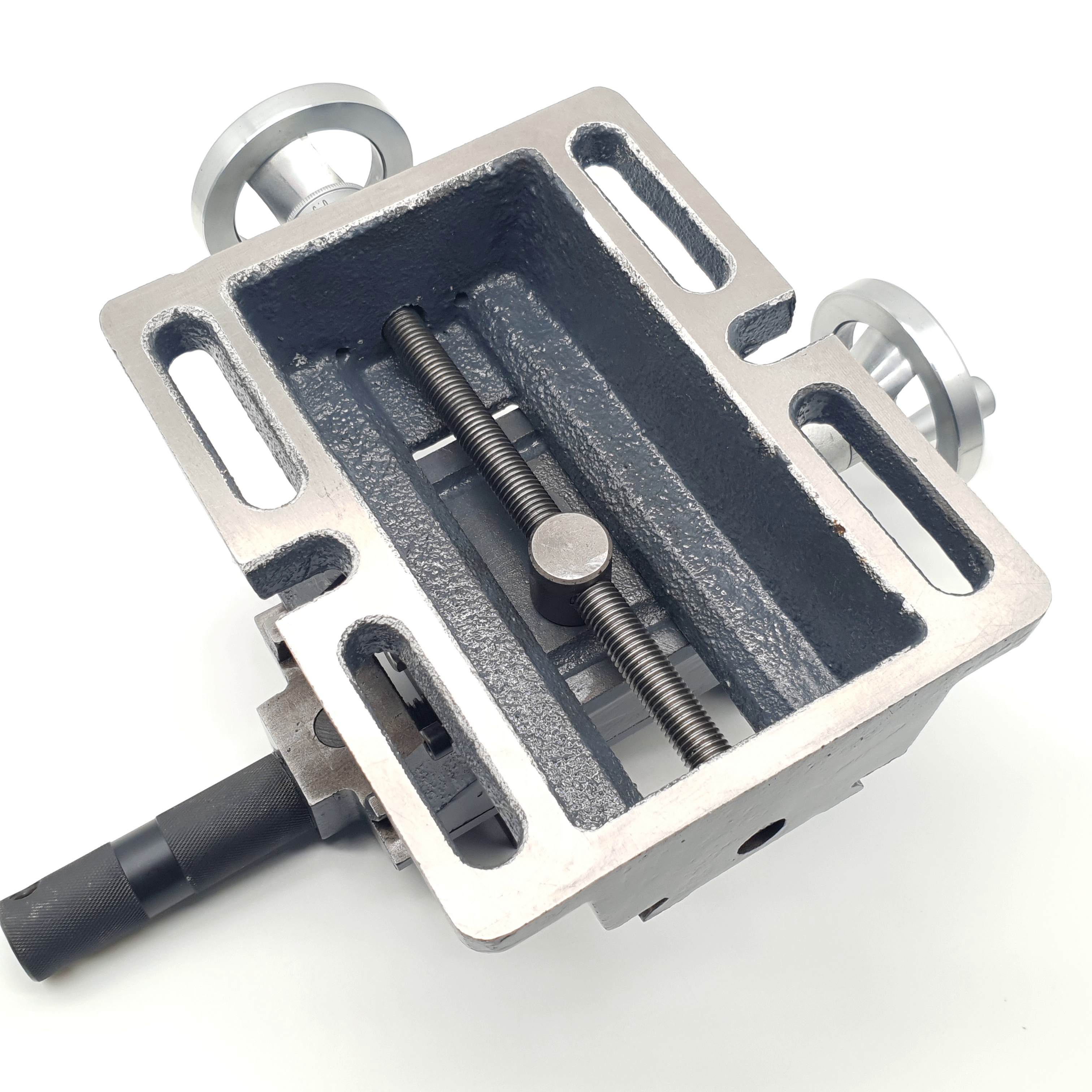

Корпус тисков изготовлен из чугуна. Губки и винт изготовлены из стали.
Серия QKF-JМ включает несколько типоразмеров, отличающихся габаритами и диапазонами перемещения по координатным осям. Это позволяет подобрать модель в зависимости от требуемого рабочего хода и размеров заготовки.
|

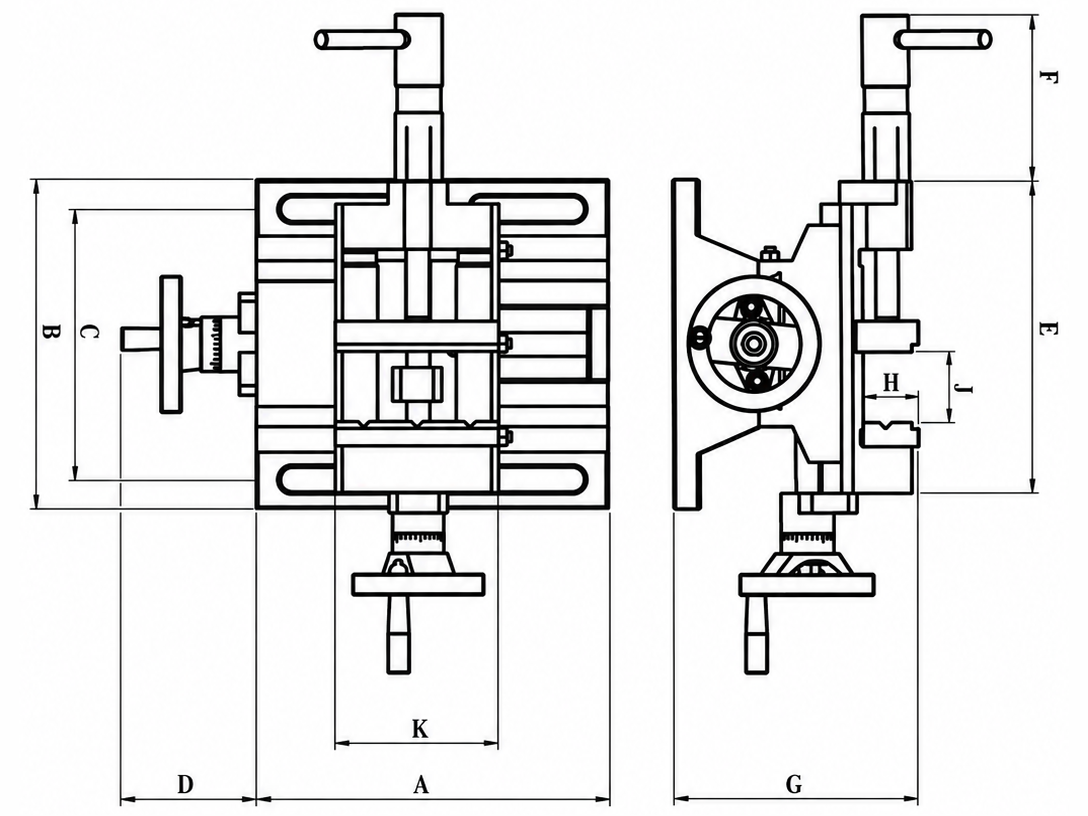

модель |
А, мм |
B,мм |
C, мм |
D, мм |
Е, мм |
F, мм |
G, мм |
H, мм |
J, мм |
K, мм |
Ход по Х, мм |
Ход по Y, мм |
Размер, упаковки, мм |
Вес |
|
QKF-JМ100 |
218 |
175 |
140 |
100 |
184 |
100 |
150 |
34 |
85 |
100 |
140 |
80 |
410×360×220 |
10/11 |
|
QKF-JМ150 |
270 |
205 |
170 |
100 |
245 |
135 |
170 |
40 |
135 |
150 |
150 |
110 |
500×400×230 |
14.5/16 |
|
QKF-JМ200 |
320 |
235 |
200 |
100 |
284 |
165 |
185 |
54 |
165 |
201 |
160 |
140 |
550×410×230 |
22/24 |
Происхождение
- Страна
- Китай
- Бренд
- ТЕХНОРЕАЛ
Размеры
- Вес нетто
- 10 кг
- Вес брутто
- 11 кг
- Объем
- --- л
- Длина
- 41 см
- Ширина
- 36 см
- Высота
- 22 см
