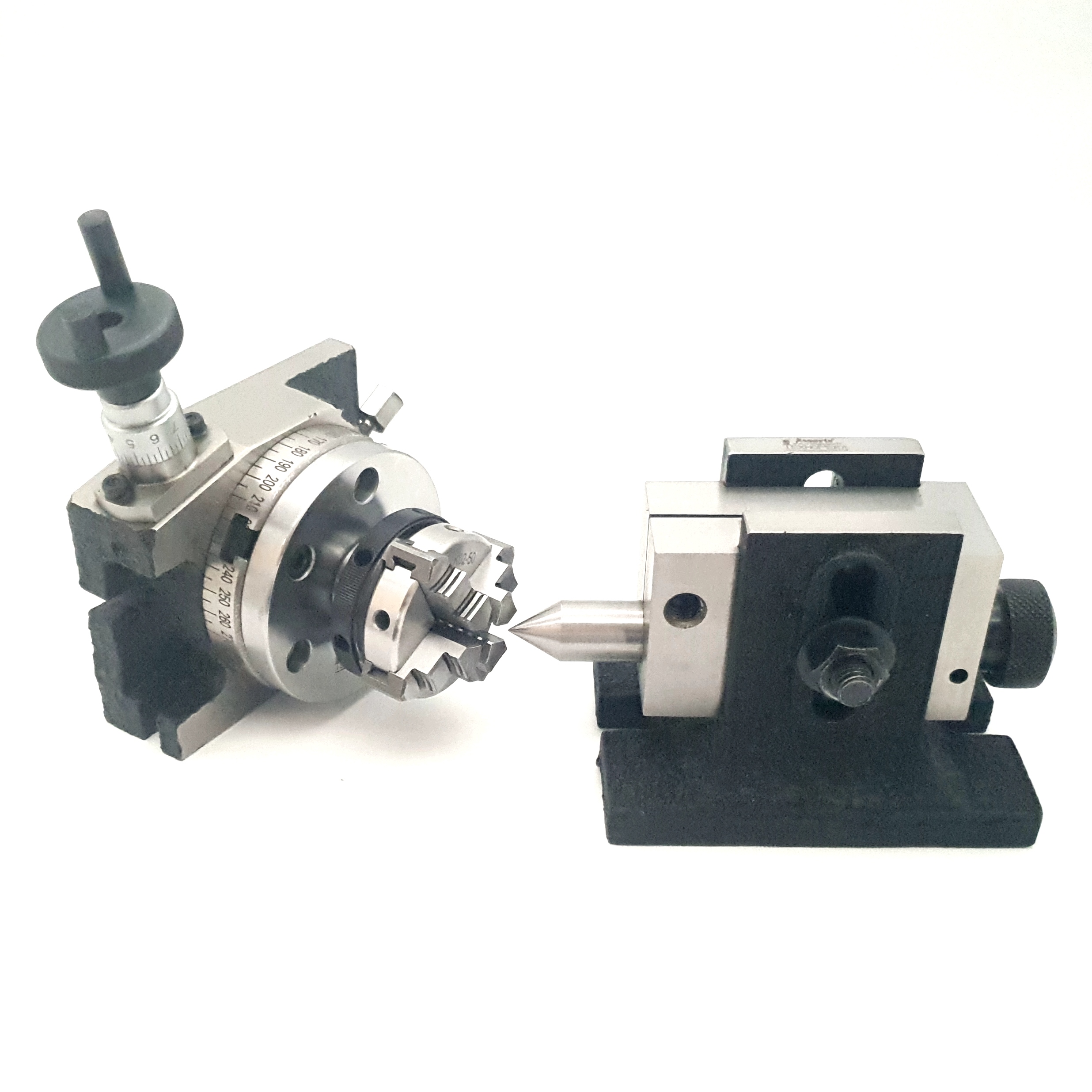

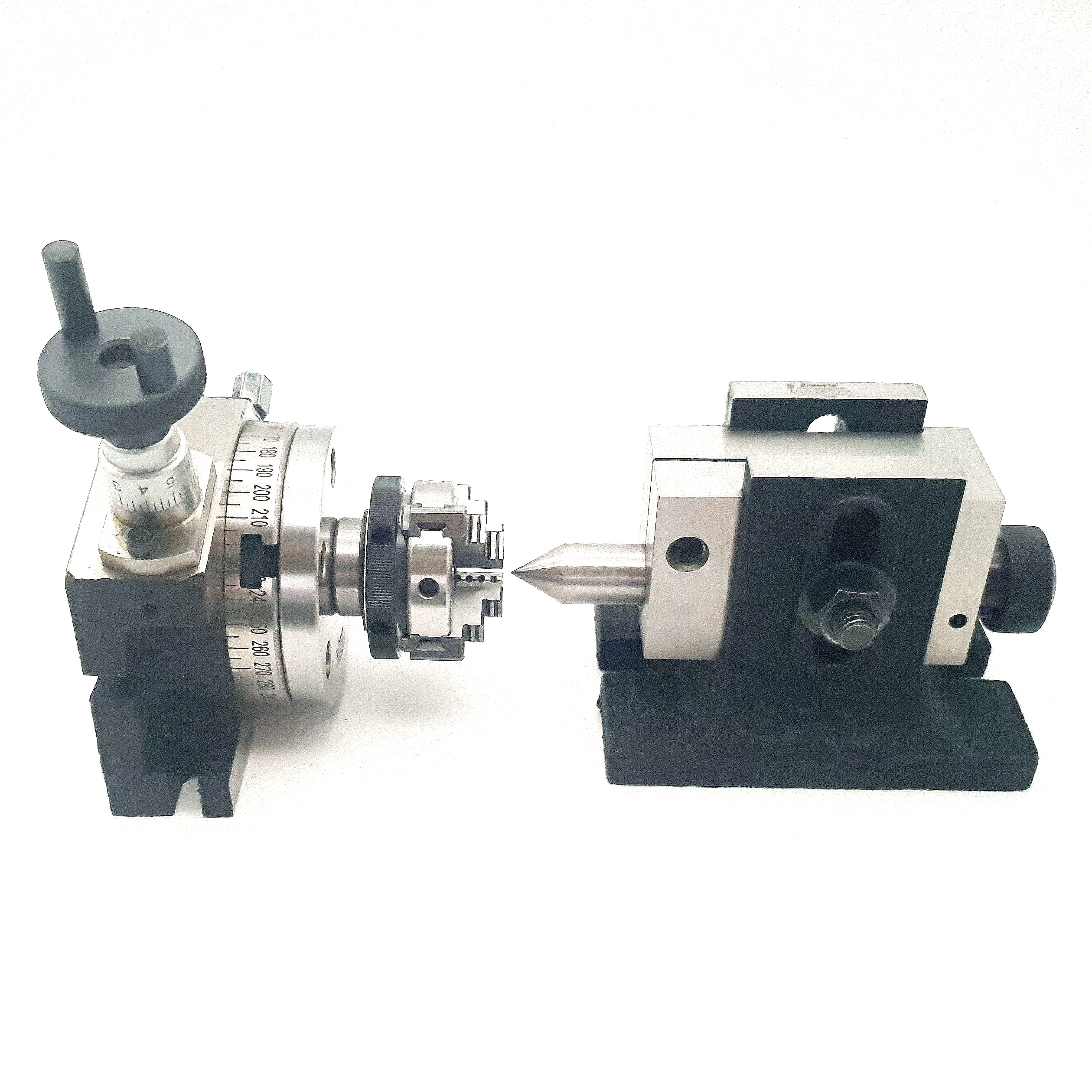

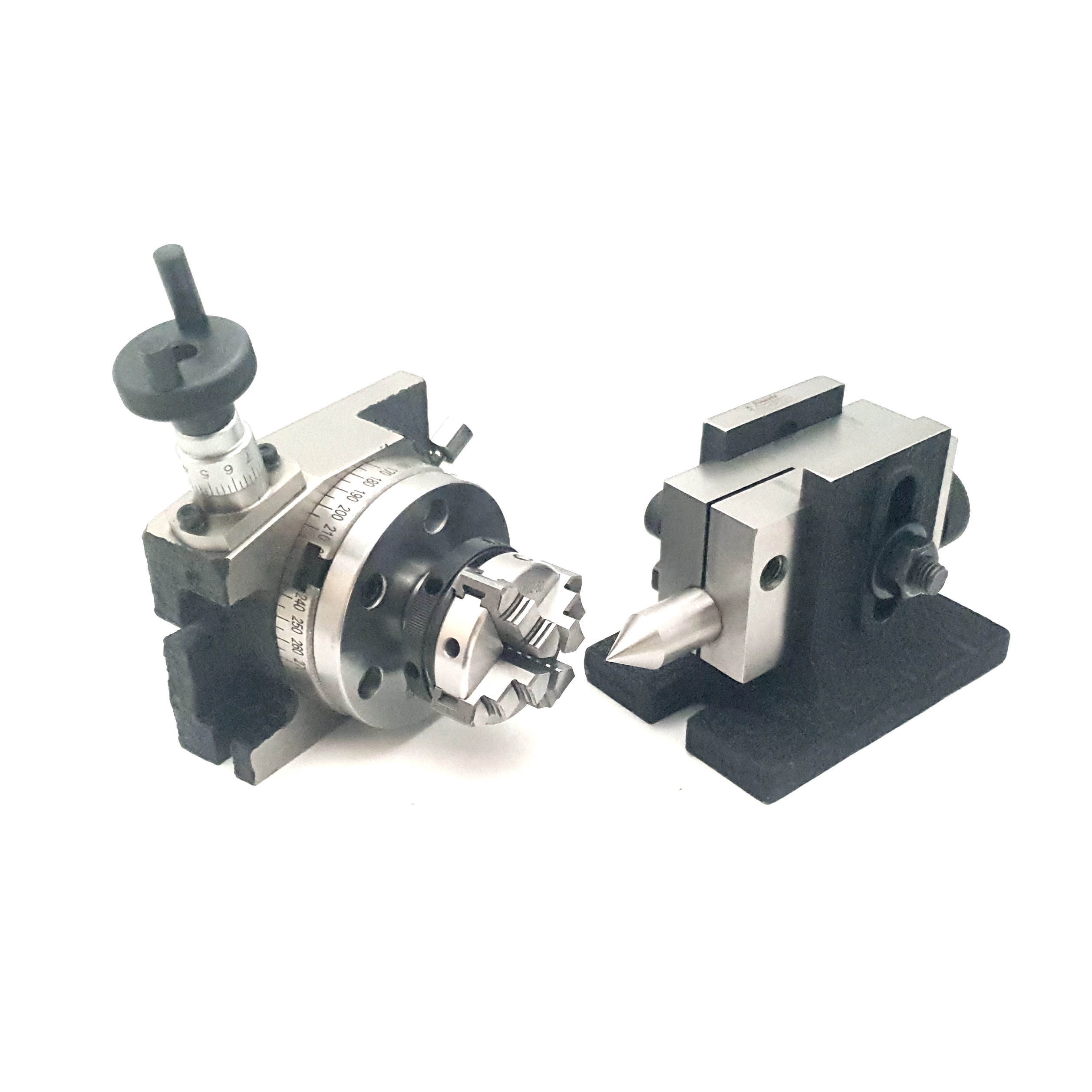

Комплект стол поворотный 75 мм, задняя бабка 40-100 мм, патрон 4-х кулачковый, 50 мм (М14х1) с фланцем 80 мм, для поворотных столов 75-100 мм

Комплект стол поворотный 75 мм, задняя бабка с высотой центра от 40 до 100 мм, патрон К02-50, 4-х кулачковый самоцентрирующийся, 50 мм (М14х1) с фланцем 80 мм, для поворотных столов с тремя или четырьмя пазами, диаметром 75-100 мм.

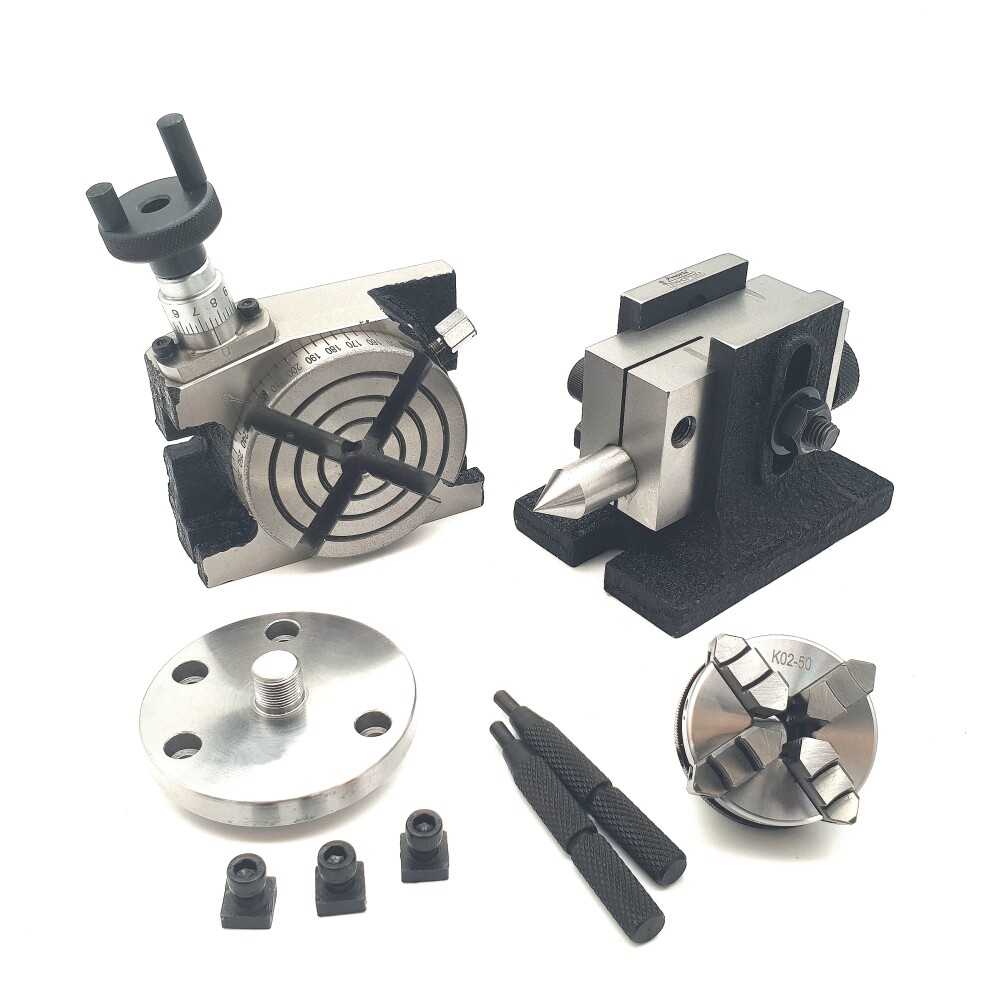

В комплект входит:

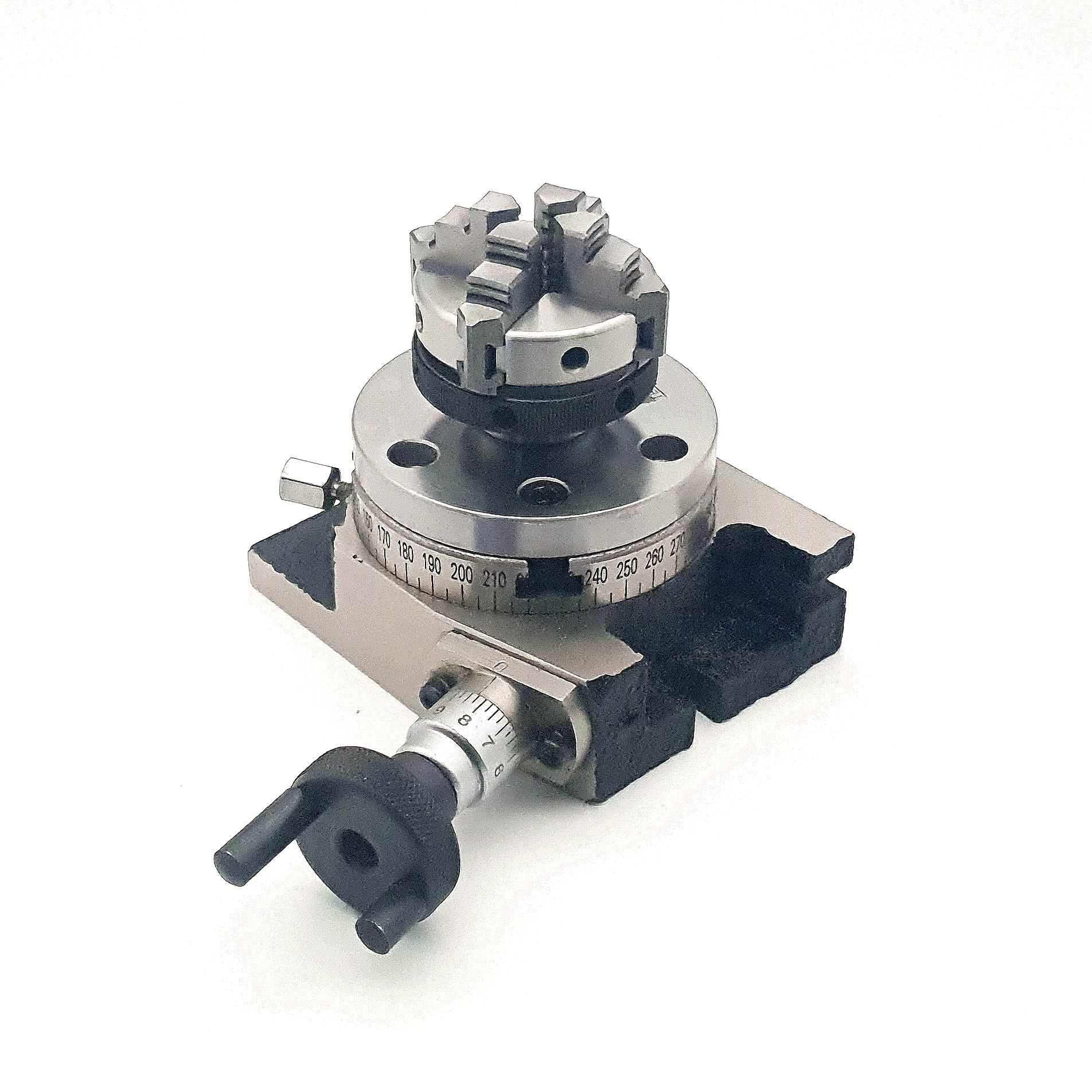

1. Стол поворотный 75 мм (4 паза)

Доступное приспособление, позволяющее существенно расширить возможности настольных фрезерных и универсальных станков.

Поворотный столик можно закрепить как в горизонтальном, так и в вертикальном положениях. Ручка с лимбом, а также лимб под поворотной частью стола, позволяют достаточно точно позиционировать стол. Цена деления лимба ручки - 0,5^о, а лимба стола - 5^о. Один полный оборот ручки соответствует повороту стола на 10^о.  Для фиксации заготовок или дополнительной оснастки на поверхности стола выполнены Т-пазы. Поворотная часть стола может быть зафиксирована в любом положении. На стол может быть установлена различная оснастка, в том числе и токарный патрон (через фланец). Столик выполнен из чугуна. Столик идеально подходит для малогабаритных настольных станков в тех случаях, когда не требуется повышенная точность.

2. Задняя бабка к поворотным столам с высотой центра 40-100 мм

Материал изготовления - чугун. Высота регулировки центра от 40 до 100мм. Благодаря широкому диапазону регулировки высоты центра, подходит к большинству малогабаритных поворотных столов.

Рабочий ход центра 30 мм.

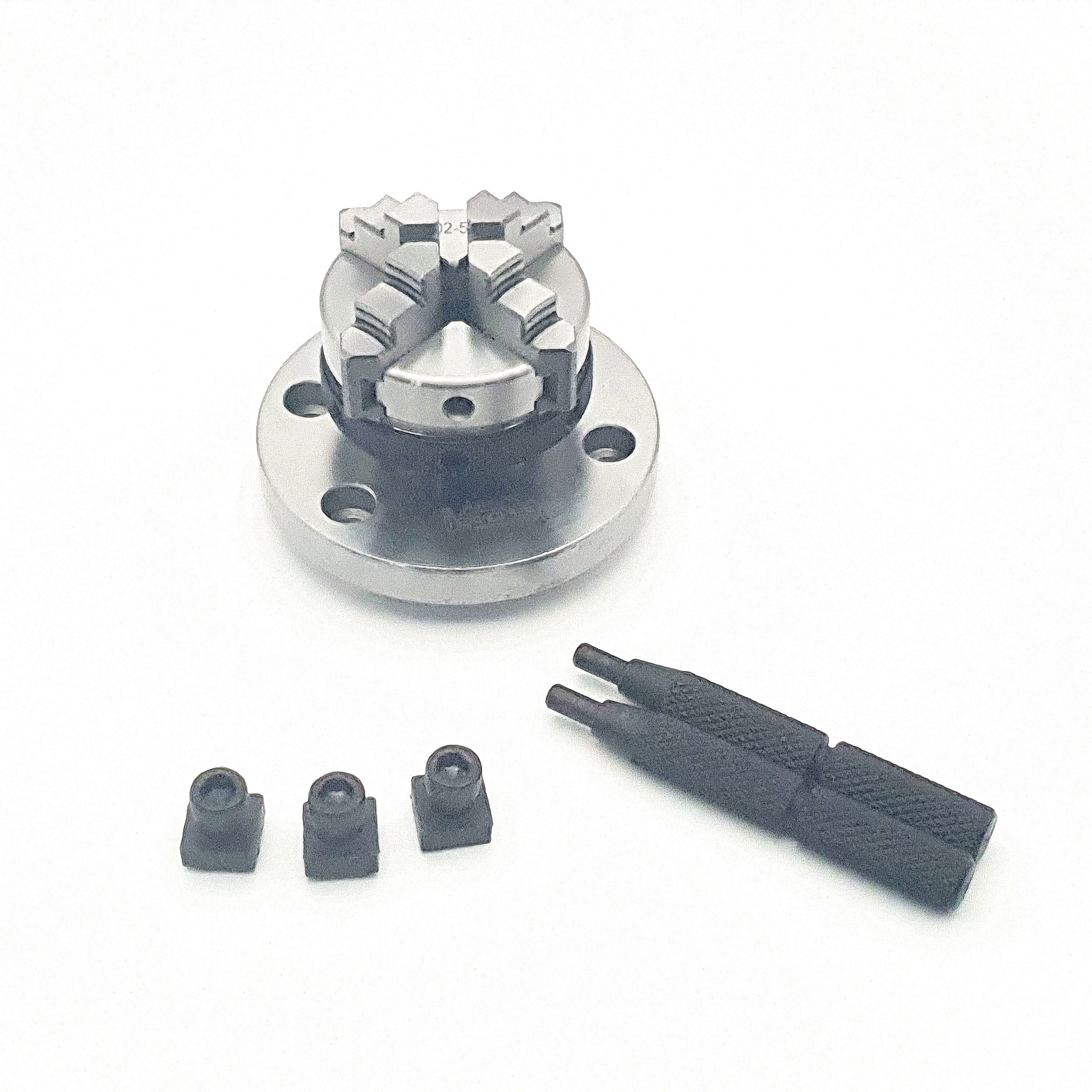

3. Патрон 4х-кулачковый самоцентрирующийся (модель К02-50), 50 мм с резьбой М14х1

Патрон 4х-кулачковый 50мм самоцентрирующийся применяется для установки на шпиндель токарного станка. При использовании переходного фланца или оправки, патрон может быть использован совместно с поворотным столом или другой оснасткой.

Крепление патрона осущствляется через резьбовое отверстие.

• Качественный 4х-кулачковый самоцентрирующийся токарный патрон 50 мм.
• Подходит для установки на 75 мм или 100 мм поворотные столы с тремя или четырьмя пазами при использовании фланца с крепежными элементами
• Резьбовое крепежное отверстие патрона M14 x 1
• Поставляется с универсальными переставляемыми кулачками

Комплект поставки:

• патрон 50мм,
• пара ключей патрона,
• набор переставляемых кулачков. могут работать как прямыми, так и обратными

4. Фланец к поворотному столу 75 мм (М12), с Т-образными гайками

Фланец используется для установки на поворотные столы 75 мм и 100 мм токарных патронов с резьбовой посадкой М14.

Диаметр фланца - 80 мм,

Диаметр посадочного пина - 14 мм,

Резьба для крепления патрона - М14х1,

Диаметр отверстий под крепежные винты - 6,6 мм.
