Держатель резца дополнительный Мульти Фикс ВFE

Держатель резца дополнительный Мульти Фикс ВFE

Резьбонарезные кассеты с ручным механизмом быстрого отвода — это узкоспециализированная высокоточная оснастка для токарных станков, предназначенная для интеграции в 40-позиционные быстросменные резцедержатели системы Multifix тип В (для станков с высотой центров 150–250 мм).

В отличие от автоматических резьбонарезных головок, данная система работает по принципу ручного полуавтомата. Она позволяет нарезать точные резьбы на высоких оборотах шпинделя в упор, исключая риск поломки резца и избавляя токаря от необходимости вручную крутить маховик поперечной подачи в конце каждого прохода.

Технические характеристики комплекта

Подробный принцип работы механизма отскока

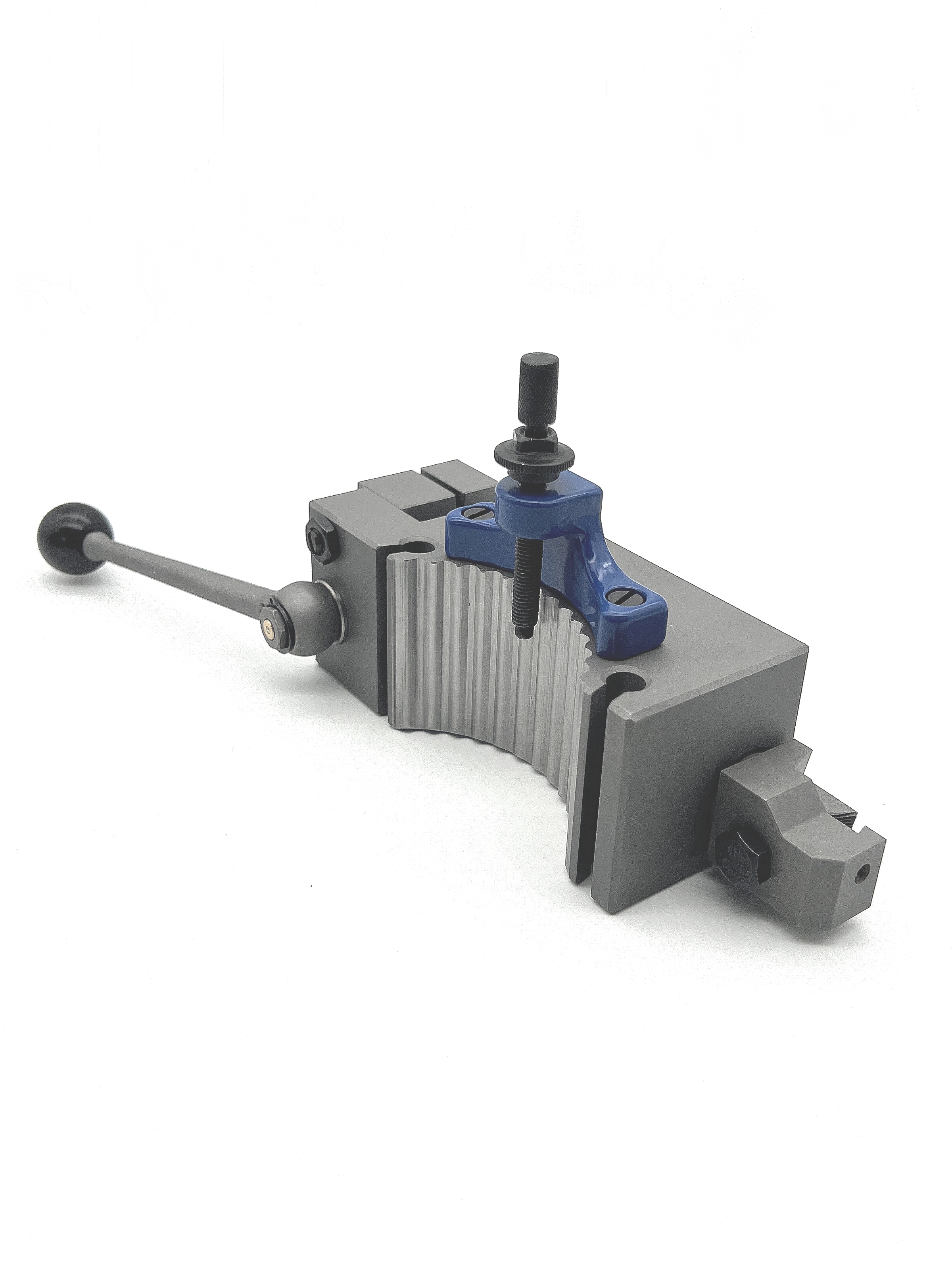

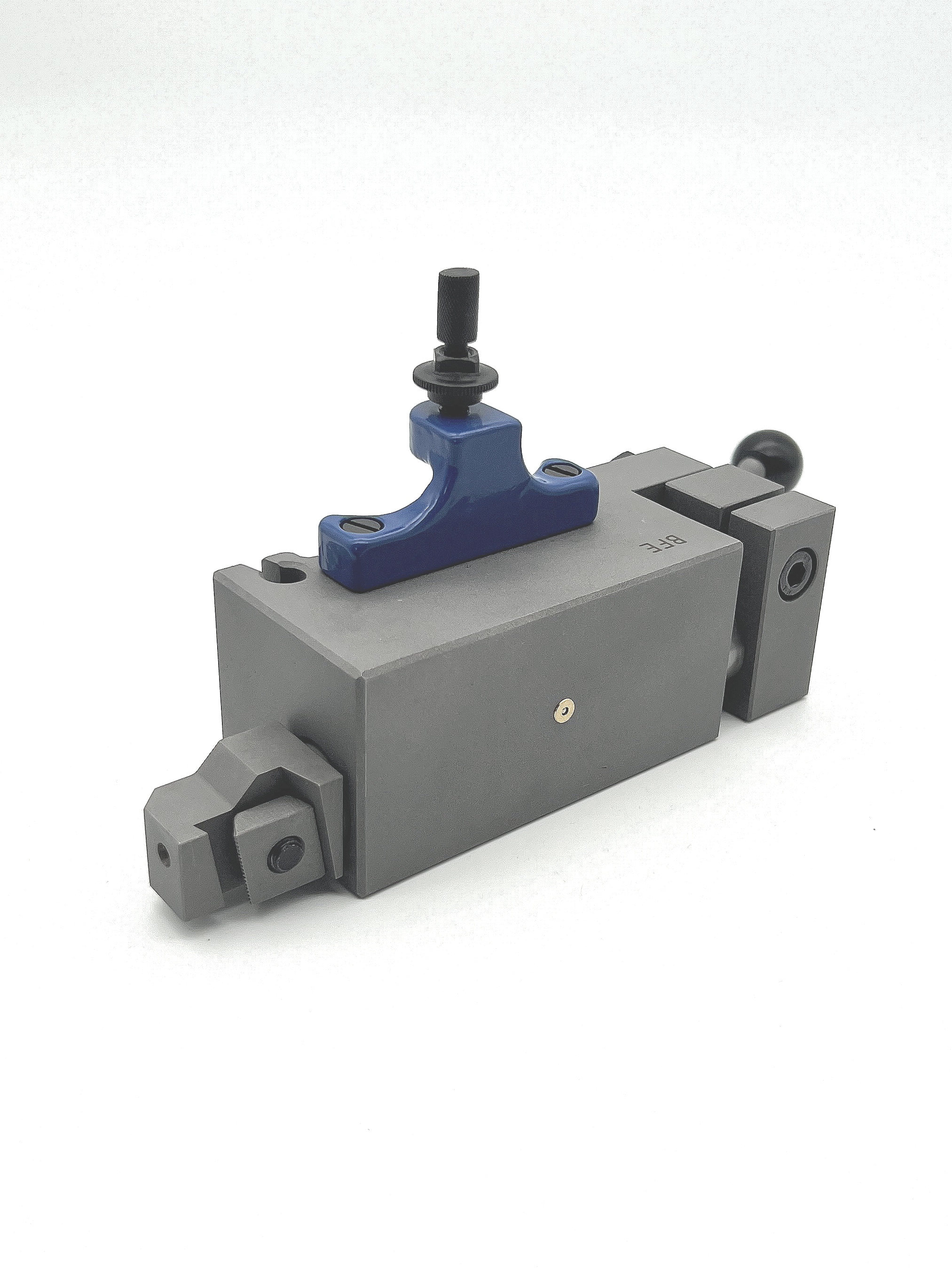

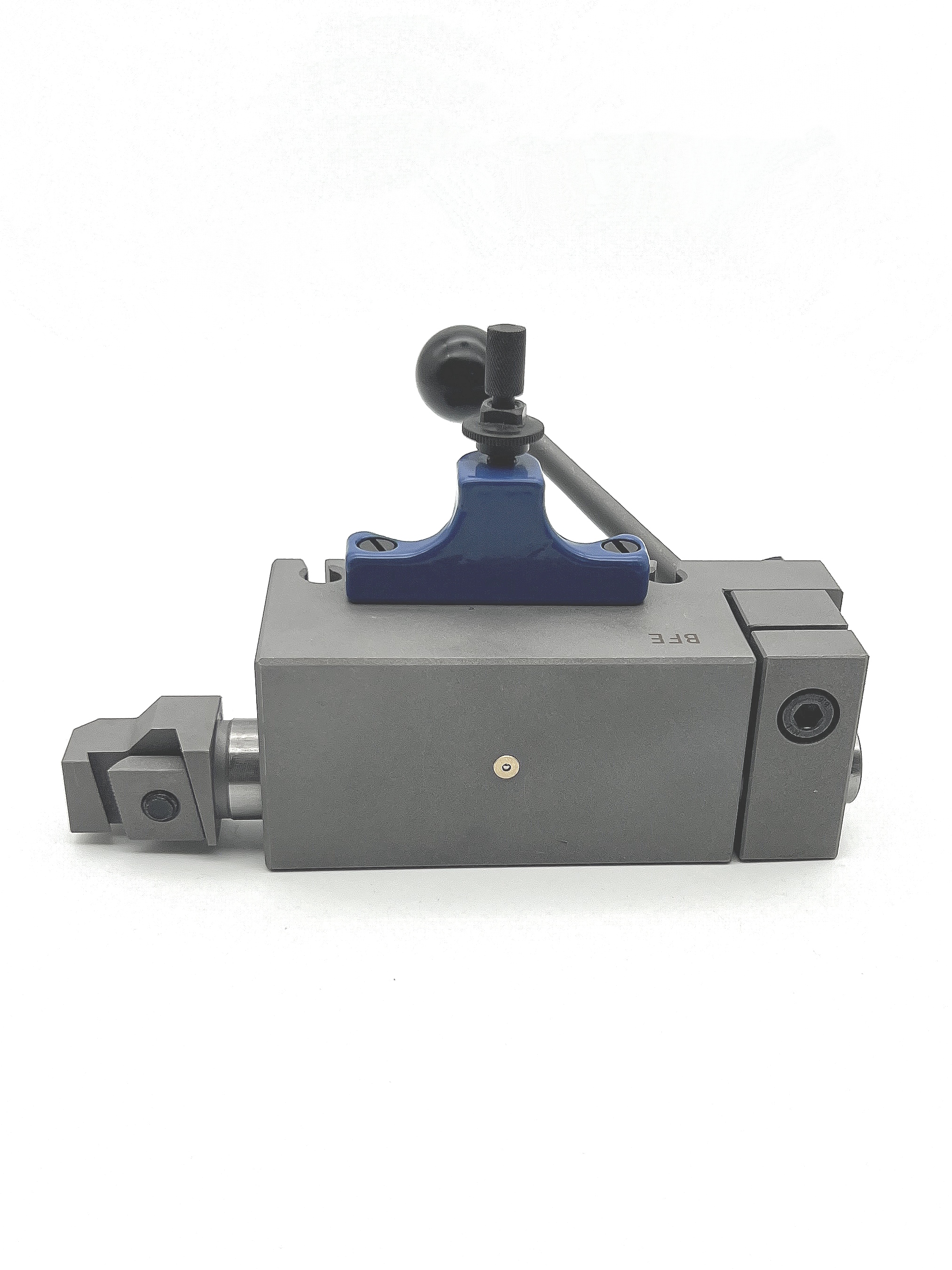

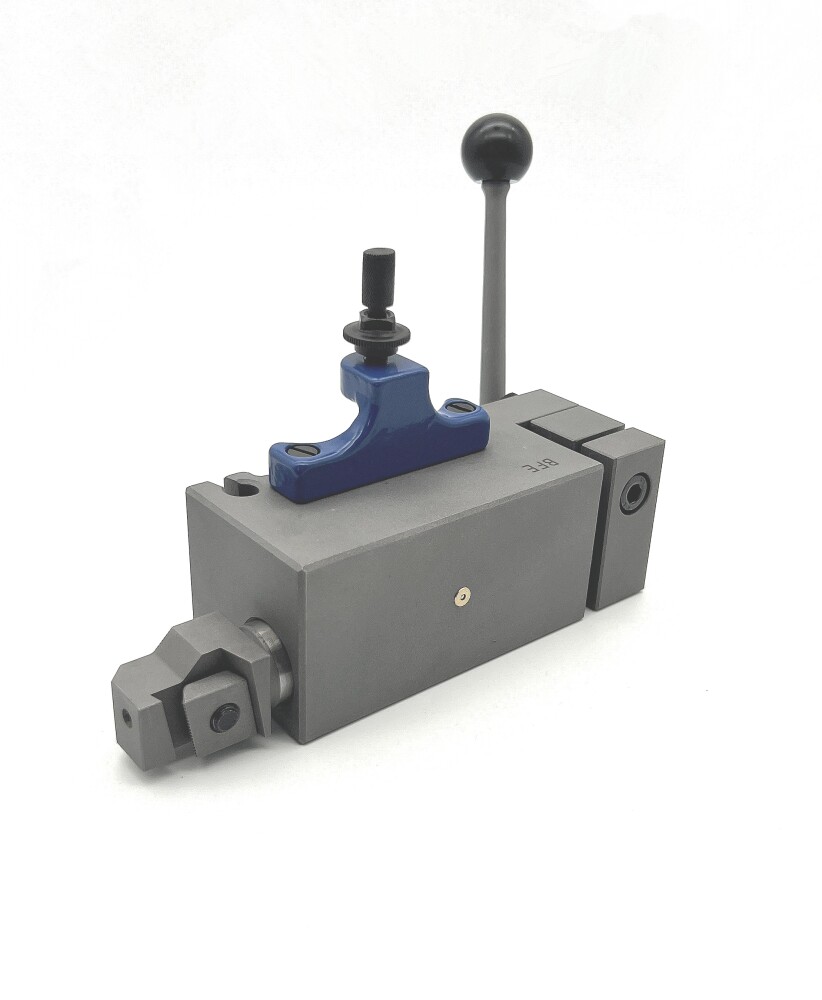

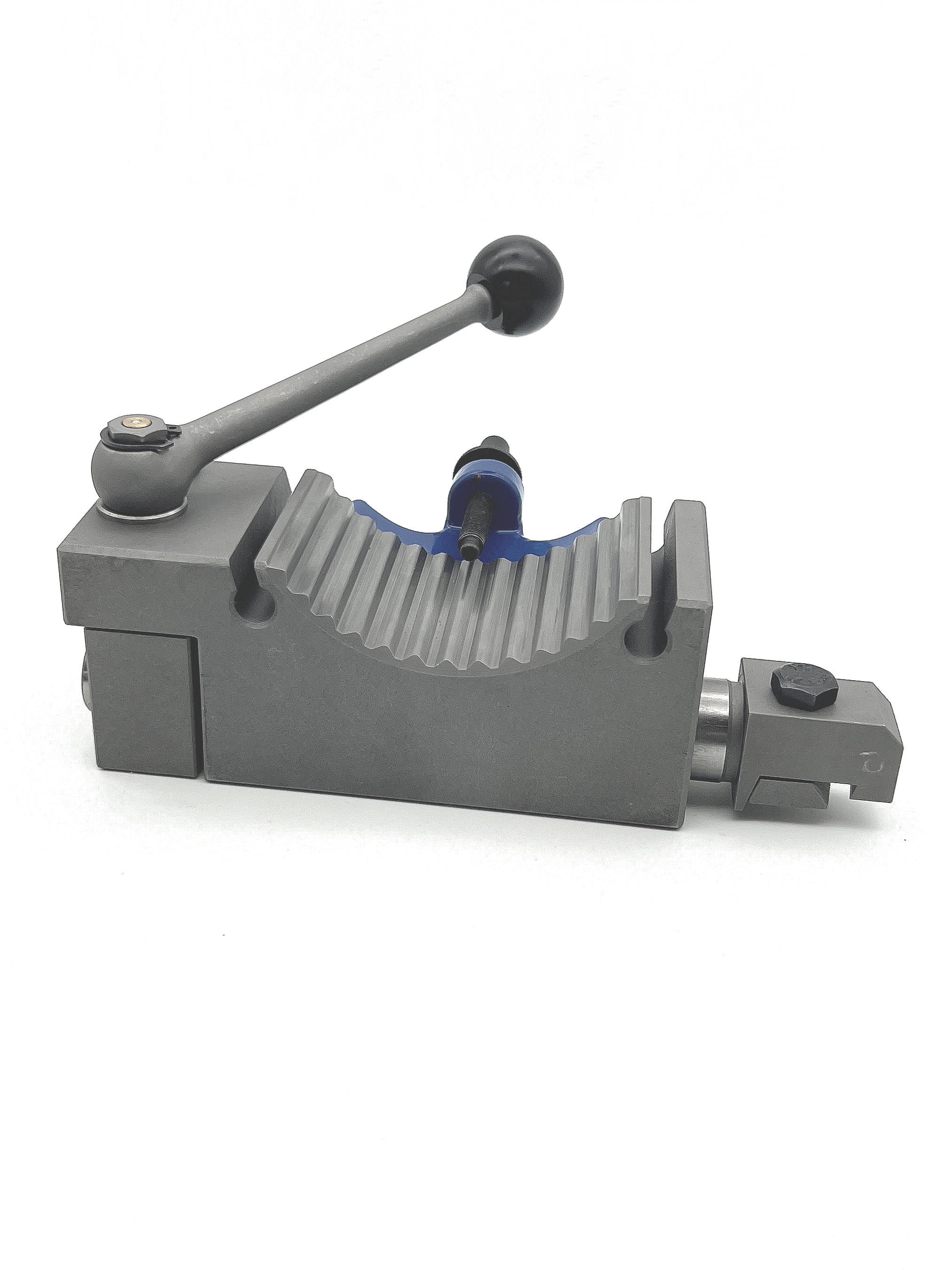

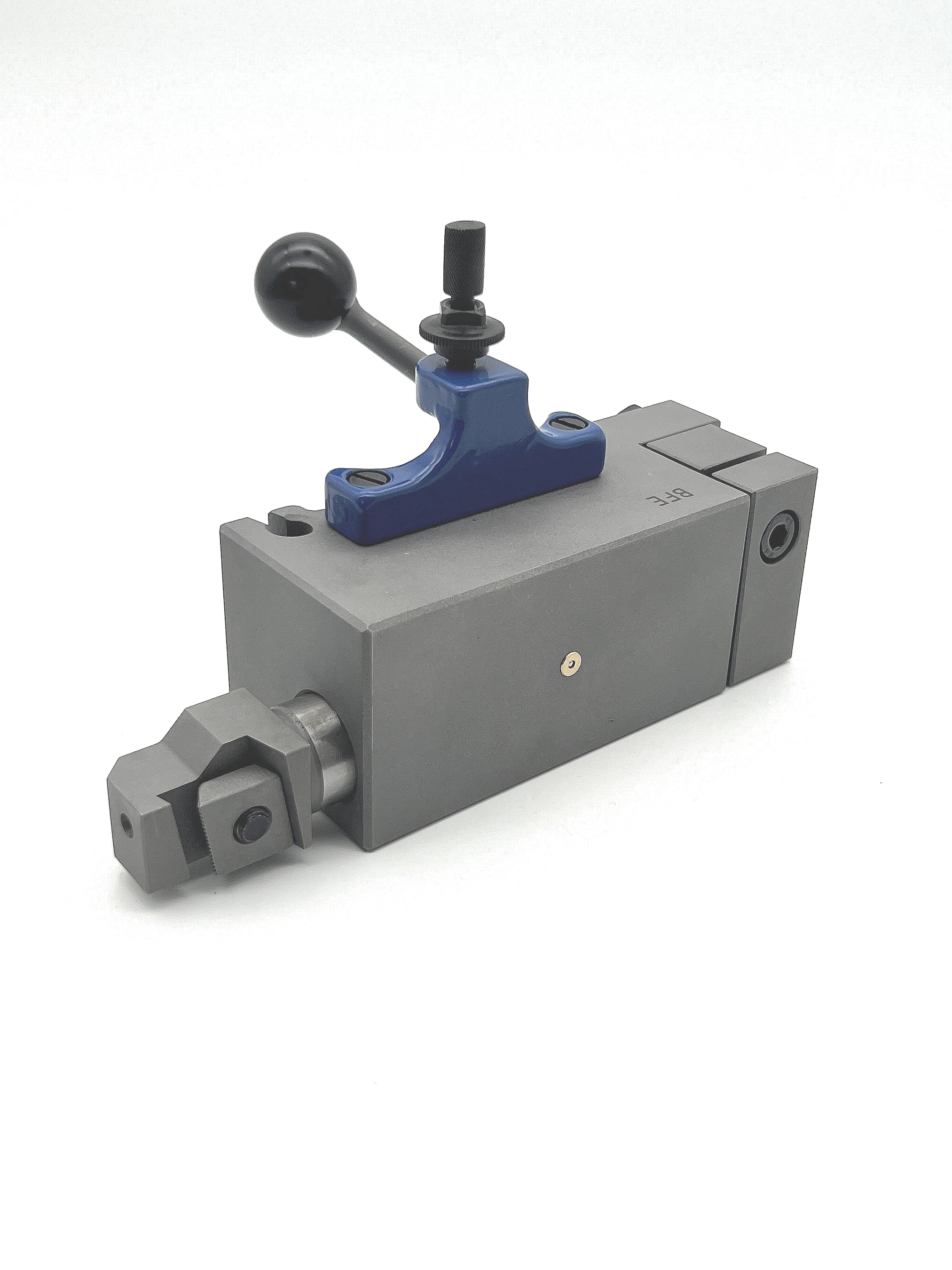

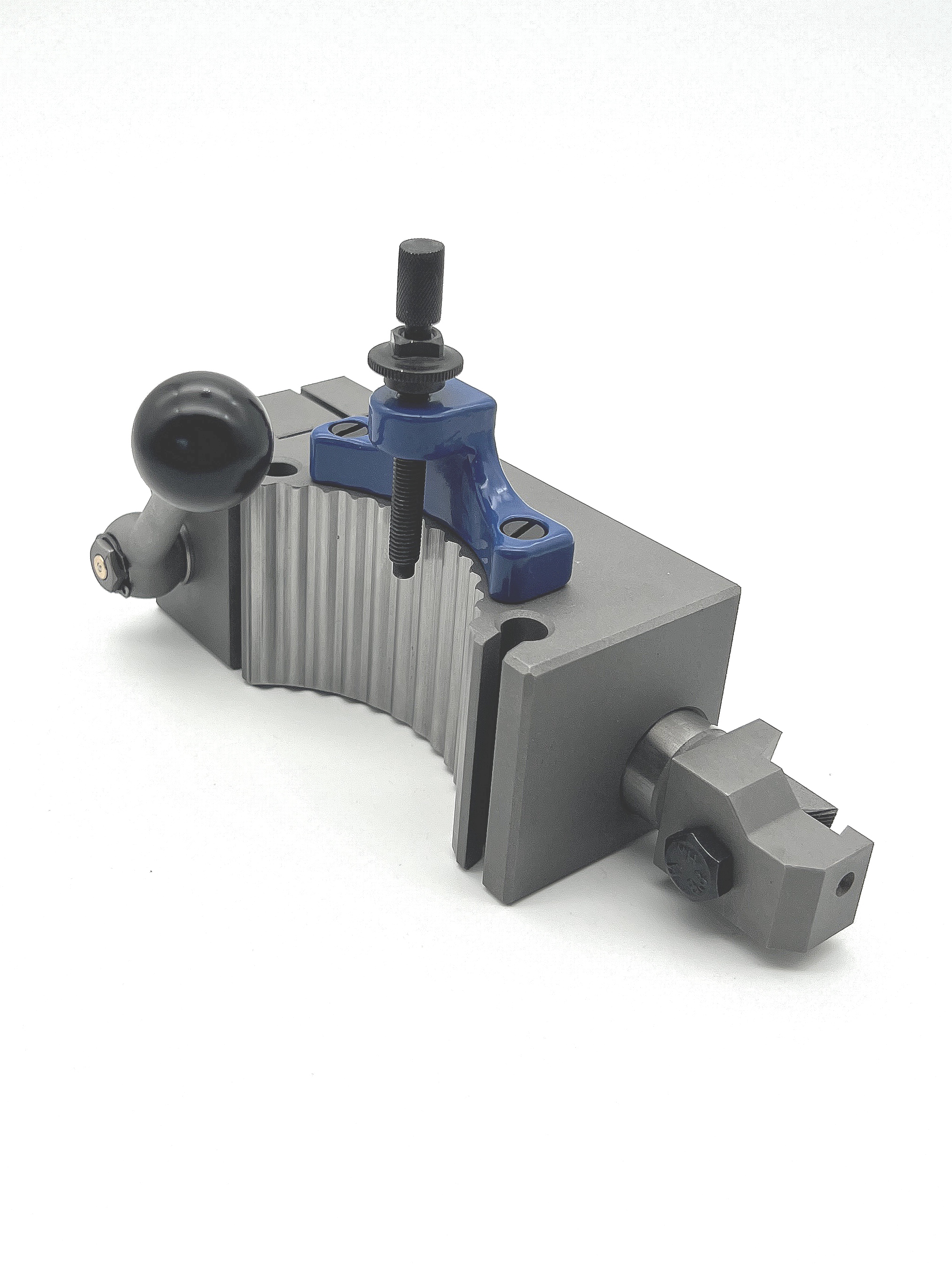

В основе конструкции лежит двухкомпонентная система: жесткое основание (фиксируется на шлицах резцедержателя Multifix) и подвижная каретка с резцовым блоком. Внутри корпуса скрыт и кулачковый (эксцентриковый) замок, управляемый рычагом с черной шарообразной ручкой.

Пошаговый цикл работы:

1. Взвод механизма: Перед началом прохода токарь переводит рычаг кассеты в рабочее положение. При этом эксцентрик переходит через «мертвую точку», жестко запирая подвижную каретку с резцом в крайнем рабочем положении.
2. Рабочий ход: Токарь настраивает глубину резания на лимбе поперечной подачи станка, замыкает маточную гайку на ходовом винте и запускает подачу. Резец движется по детали, нарезая виток. Правая рука токаря в этот момент лежит на шарообразной ручке кассеты.
3. Ручной триггер (Отскок): Как только резец доходит до конца резьбы (до канавки или упора в буртик), токарь одним резким движением переводит рычаг в противоположное крайнее положение, выводя эксцентрик из зацепления.
4. Мгновенный увод резца: Предыдущая операция короткое время (доли секунды) отбрасывает каретку с резцом в сторону от обрабатываемой поверхности. Режущая кромка мгновенно оказывается в воздухе.
5. Безопасный возврат: Не размыкая маточную гайку (что гарантирует точное сохранение шага для метрических и дюймовых резьб), токарь включает реверс шпинделя станка. Суппорт на высокой скорости возвращается в начальную точку, при этом отведенный резец физически не может задеть уже нарезанные витки.
6. Повторение цикла: Токарь добавляет глубину следующего прохода по лимбу поперечной подачи станка, снова вручную взводит рычаг кассеты и повторяет процесс до получения полной глубины профиля резьбы.

Главные преимущества и особенности эксплуатации

• Работа в упор без риска: Механизм позволяет уверенно нарезать резьбу вплотную к фланцам, уступам и буртам. Скорость реакции человеческой руки при ударе по рычагу в разы выше, чем при попытке синхронно поймать окончание резьбы маховиком поперечной подачи.
• Повышенная жесткость вставок: Использование оригинального массивного картриджа (в наружной кассете) и прямой зажим борштанги  (во внутренней) минимизируют вылет режущей кромки. Это существенно гасит вибрации при работе с вязкими, нержавеющими и жаропрочными сталями.
• Идеальная повторяемость: Благодаря прецизионным шлицам Multifix и жесткому замку каретки, точность позиционирования при каждом взводе составляет не хуже 0.01 мм, что исключает «разбивание» профиля резьбы на финишных проходах.
• Экономия ресурса станка: Исключаются ударные нагрузки на трансмиссию и коробку подач токарного станка, которые неизбежно возникают при экстренном торможении или реверсировании под нагрузкой.
