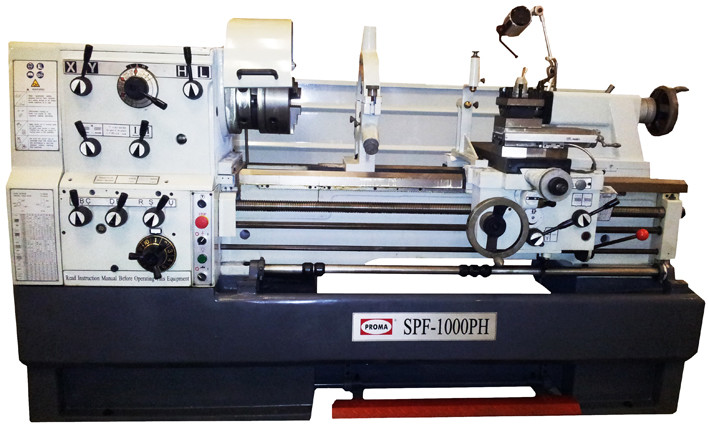

Универсальный токарный станок SPF-1000PHS

1 063 314 ₽

Бренд
PROMA
Артикул
45300000
Код товара

Станок универсальный токарный SPF-1000PHS - это устройство, которое широко применяется на складах, в ремонтных, слесарных, столярных мастерских, на производстве с небольшими оборотами товара. Часто используется в мебельной промышленности.

Принцип работы этого станка основан на обработке тел вращения путем снятия с них стружки при обтачивании. Поэтому на таком станке обрабатываются конические, цилиндрические, круглые и фасонные поверхности.

Виды работ, которые можно проводить на станке SPF-1000PHS

На этом универсальном токарном станке можно осуществлять расширение и сверление отверстий, обрезку торцов, накатку рифлений, нарезку резьбы, обтачивание конических, цилиндрических и фасонных поверхностей, а также притирку.

Основные технические особенности устройства

  • Вес станка составляет 2025 кг
  • Можно обрабатывать детали длиной до 1000 мм
  • Максимальный диаметр детали не должен превышать 510 мм
  • Необходимое напряжение питания — 400 В
  • Потребляемая мощность — 7,5 кВт

Основные узлы и детали оборудования

spf 1000ph

Описание Описание
1 Рукоятка перемены скорости главного шпинделя 20 Винты крепления суппорта
2 Рукоятка перемены высокой/низкой скорости 21 Болты регулировки фундамента
3 Рукоятка перемены скорости главного шпинделя 22 Рукоятка «Пуск»
4 Рукоятка хода влево/вправо 23 4-позиционная рукоятка автоматической остановки
5 Рукоятка выбора подачи резьбы 24 Ходовой винт
6 Рукоятка перемены подачи резьбы 25 Тяга автоматической подачи
7 Диск перемены 10 шагов подачи 26 Винты регулировки центрирования задней бабки
8 Выключатель электропитания 27 Корпус задней бабки
9 Прерывающий переключатель 28 Маховик задней бабки
10 Переключатель охлаждающего насоса 29 Зажимная рукоятка корпуса задней бабки
11 Кнопка управления запуском шпинделя 30 Зажимная рукоятка шпинделя задней бабки
12 Эксцентриковое центрирующее кольцо 31 Рейка
13 Маховик продольного движения фартука 32 Рукоятка верхнего суппорта
14 Кнопка подачи поперечных салазок 33 Клапан регулировки СОЖ
15 Центрирование с автоматической остановкой 34 Верхний суппорт
16 Рукоятка автоматической подачи 35 Четырехпозиционный держатель инструмента
17 Педаль ножного тормоза 36 Зажимная рукоятка держателя инструмента
18 Рукоятка маточной гайки 37 Резьбоуказатель
19 Рукоятка выбора подачи (Продольной и поперечной) 38 Лампа


Дополнительная информация

Ремённая передача

spf 1000ph 2

Передняя бабка

spf 1000ph 3

Люнеты и суппорт

spf 1000ph 4

Задняя бабка

spf 1000ph 5

Технические характеристики

Технические параметры
Максимальный диаметр устанавливаемого изделия по станине 510 мм
Максимальный диаметр устанавливаемого изделия по поперечным салазкам 305 мм
Максимальный диаметр устанавливаемого изделия в выемке 735 мм
Ширина выемки 170мм
Высота центра 255 мм
Расстояние между центрами 1 000 мм
Ширина станины 350 мм
Максимальный размер режущего инструмента 25х25 мм
Максимальное перемещение поперечных салазок 316 мм
Максимальное перемещение верхних салазок 130 мм

Передняя бабка
Диаметр осевого отверстия шпинделя диам. 80 мм
Тип шпиндельной головки D1-8
Конус Морзе на головке шпинделя, на муфте MК7
Кол-во скоростей шпинделя 12
Диапазон частоты вращения шпинделя 25-1 600 об./мин.

Резьба и подачи
Диаметр ходового винта и резьба диам. 40 ммх4 нитки на дюйм или шаг 6 мм
Дюймовый шаг резьбы 2-112 ниток на дюйм (60 типов)
Метрический шаг резьбы 0,2-14 мм (47 типов)
Диаметральный шаг 4-112D.P. (50 типов)
Модульный шаг 0,1-7M.P. (39 типов)
Дюймовая продольная подача шпинделя на один оборот 0,0022 дюйма-0,0612 дюйма/об. (35 типов)
Метрическая продольная подача шпинделя на один оборот 0,059-1,646 мм/об. (35 типов)
Дюймовая поперечная подача шпинделя на один оборот 0,00048 дюйма-0,01354 дюйма(35 типов)
Метрическая поперечная подача шпинделя на один оборот 0,020-0,573 мм (35 типов)

Задняя бабка
Полный ход пиноли задней бабки 180 мм
Диаметр пиноли задней бабки диам. 75 мм
Внутренний конус пиноли задней бабки MК5

Двигатель токарного станка
Двигатель привода шпинделя 7,5 кВт
Двигатель охлаждающего насоса 0,1 кВт
Масса и размеры токарного станка
Пространство, необходимое для станка (ДхШхВ) 2390х1150х1430мм
Размеры упаковки (ДхШхВ) 2450х1150х1740мм
Масса нетто токарного станка 2 025 кг
Масса брутто токарного станка 2 360 кг

Комплектация

НаименованиеКоличество
3-х кулачковый патрон – (на станке) 315мм -1
4-х кулачковый патрон 350 или 400мм 1
Планшайба 450мм — 1
Установочные пальцы 6
Болты стопорные 6
Центр не вращающийся 2 (твердспл и обычный)
Центр вращающийся опция
Люнет неподвижный (на станке) 1
Люнет подвижный (на станке) 1
Втулка переходная Мк V / Мк VII 1
Ручка штурвала 1
Установочные опоры 6
Установочные болты 6
Маслёнка 1
Шестерни метрические (Латунь) MN 2 — 4 (Z 11, 15, 18, 13)
Шестерни сменные метрические MN 2,25 — 2 (Z 57, 40)

Инструмент.
Ключ для крепления заготовки в токарном патроне 1
Ключ для снятия токарного патрона 1
Ключ резцедержателя 1
Ключ рожковый 8
Отвертка шлицевая 1
Отвертка крестовая 1
Ключ торцевой шестигранный 4 (6,8,10,12)
Инструкция по эксплуатации 1
