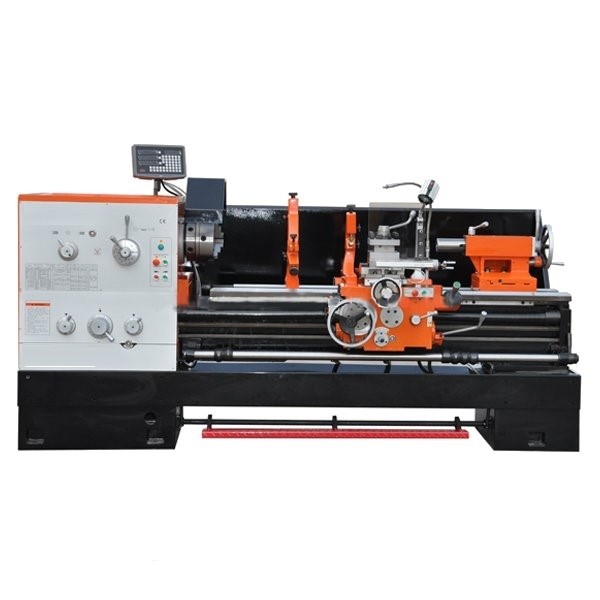

Станок токарно-винторезный Stalex WM660, зона обработки 660х3000 мм,380В

Бренд
STALEX
Артикул
10107363
Код товара

Токарно-винторезный станок Stalex WM660/3000 предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.

Отличительные особенности:

  • Монолитная станина станка;
  • Массивная конструкция станка, расстояние между направляющими 405 мм;
  • Закаленные и отшлифованные направляющие станины;
  • Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
  • Крепление шпинделя D1-8;
  • Удобный в управлении продольной и поперечной подачей джойстик с кнопкой ускоренного перемещения;
  • Съемный мостик станины (ГАП);
  • Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
  • Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
  • Регулировка зазоров направляющих при помощи клиновых планок;
  • Толчковый режим работы шпинделя;
  • Пиноль задней бабки и маховик имеют шкалу для точной установки;
  • Задняя бабка с регулировкой смещения для обточки конусов.

Технические характеристики:

Диаметр обточки над станиной 660 мм
Макс. диаметр вращения (съемный мостик) 870 мм
Диаметр обточки над поперечным суппортом 420 мм
Расстояние между направляющими 405 мм
Длина съемного мостика 230 мм
Расстояние между центрами 3000 мм
Частота вращения шпинделя, 12
36-1600 об/мин
Конус шпинделя Ø113 1:20
Торец шпинделя D8
Патрон 3-х кулачковый 325 мм
Проходное отверстие шпинделя 105 мм
Продольная подача 0,063-2,52 мм/об
Поперечная подача 0,027-1,07 мм/об
Метрическая резьба, 22 1-14
Дюймовая резьба, 26 28-2 TPI
Питчевая резьба, 24 56-4 DP
Модульная резьба, 18 0,5-7MP
Максимальный размер инструмента
25х25 мм
Ускоренное перемещение продольного суппорта 4,5 м/мин
Ускоренное перемещение поперечного суппорта 1,9 м/мин
Ход поперечного суппорта 360 мм
Ход верхнего суппорта 145 мм
Конус пиноли задней бабки МТ-5
Ход пиноли задней бабки 150 мм
Диаметр пиноли задней бабки 75 мм
Габаритные размеры 4500×1100×1450 мм
Мощность главного привода 7,5 кВт
Потребляемая мощность 11,0 кВт
Масса 3900 кг

Подготовка фундамента:

Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку, исходя из расчета до 800 кг/м².

Комплект поставки*:

  1. 3-х кулачковый патрон диаметром 325 мм с прямыми/обратными кулачками.
  2. 4-х позиционный резцедержатель с фиксатором.
  3. 4-х кулачковый патрон с независимыми кулачками диаметром 400 мм.
  4. Планшайба 630 мм.
  5. Подвижный и неподвижный люнеты.
  6. Не вращающийся центр МТ-5.
  7. Вращающийся центр МТ-5.
  8. Переходник ø113 1:20/МК-5.
  9. Защитный экран патрона с концевым выключателем
  10. Устройство цифровой индикации (УЦИ) по трем осям.
  11. Вал управления с регулируемыми кулачками (откл.продольной подачи).
  12. Концевой упор продольного перемещения.
  13. Регулируемые опоры станины.
  14. Поддон для сбора стружки.
  15. Задняя защитная стенка.
  16. Ножной тормоз шпинделя с концевым выключателем.
  17. Система подвода СОЖ.
  18. Галогенная лампа местного освещения.
  19. Инструкция по эксплуатации и деталировка с сертификатом СЕ.
  20. Сертификат точности.
  21. Инструмент для обслуживания в инструментальном ящике.

* - Производитель оставляет за собой право без предварительного уведомления вносить изменения в конструкцию станков, что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.


Устройство цифровой индикации X POS DRO 3:

Количество осей 3
Цена деления 0,005 мм
Количество знаков 8
Быстродействие 60 м/мин
Погрешность дискретности ±1 знак
Напряжение питания 93-250 В
Диапазон температур: рабочая/хранение 0-40 / -20-70 ºС

Видеопрезентация:

в разработке.
