стол поворотный наклоняемый 100 мм, 3 паза, КМ2

~~18 510 ₽~~ 11 100 ₽

Бренд: ТЕХНОРЕАЛ
Артикул: AMTRT-100.4N
Код товара
Вес: 5.5 кг

Описание Характеристики Отзывы и комментарии (0)

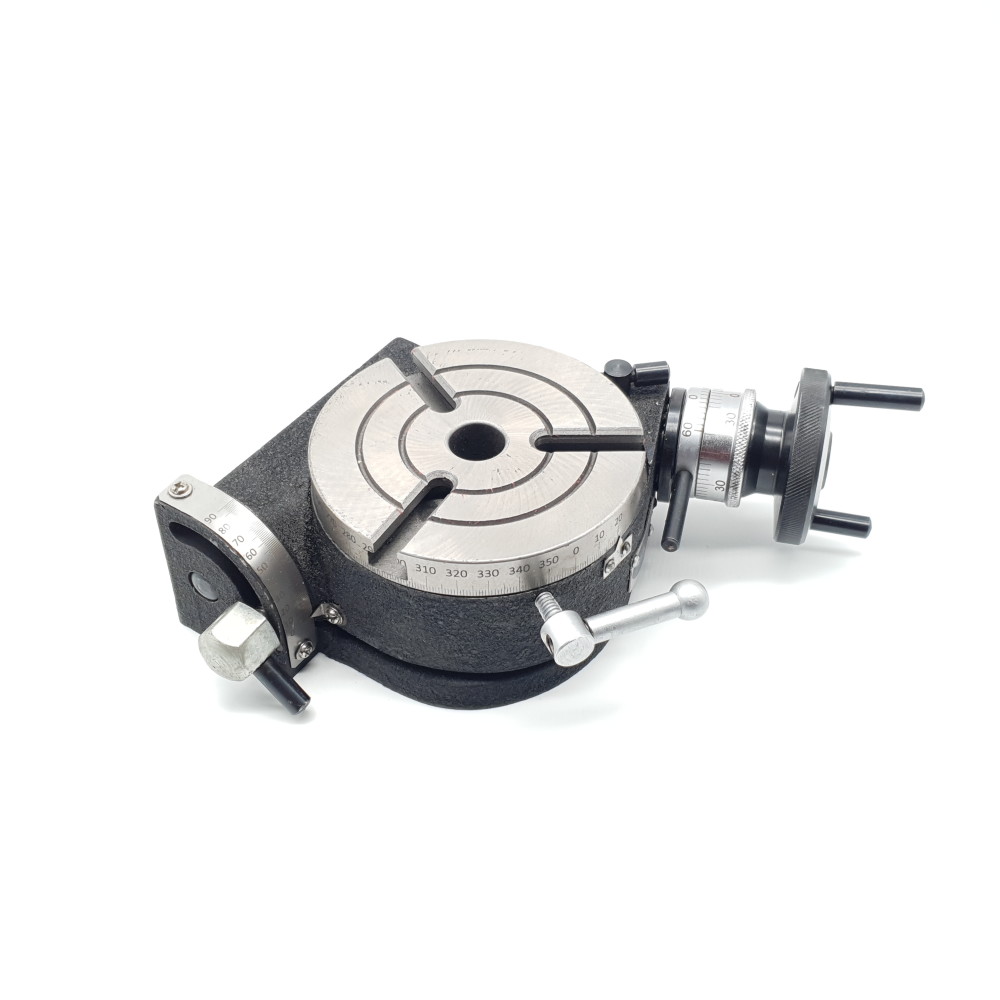

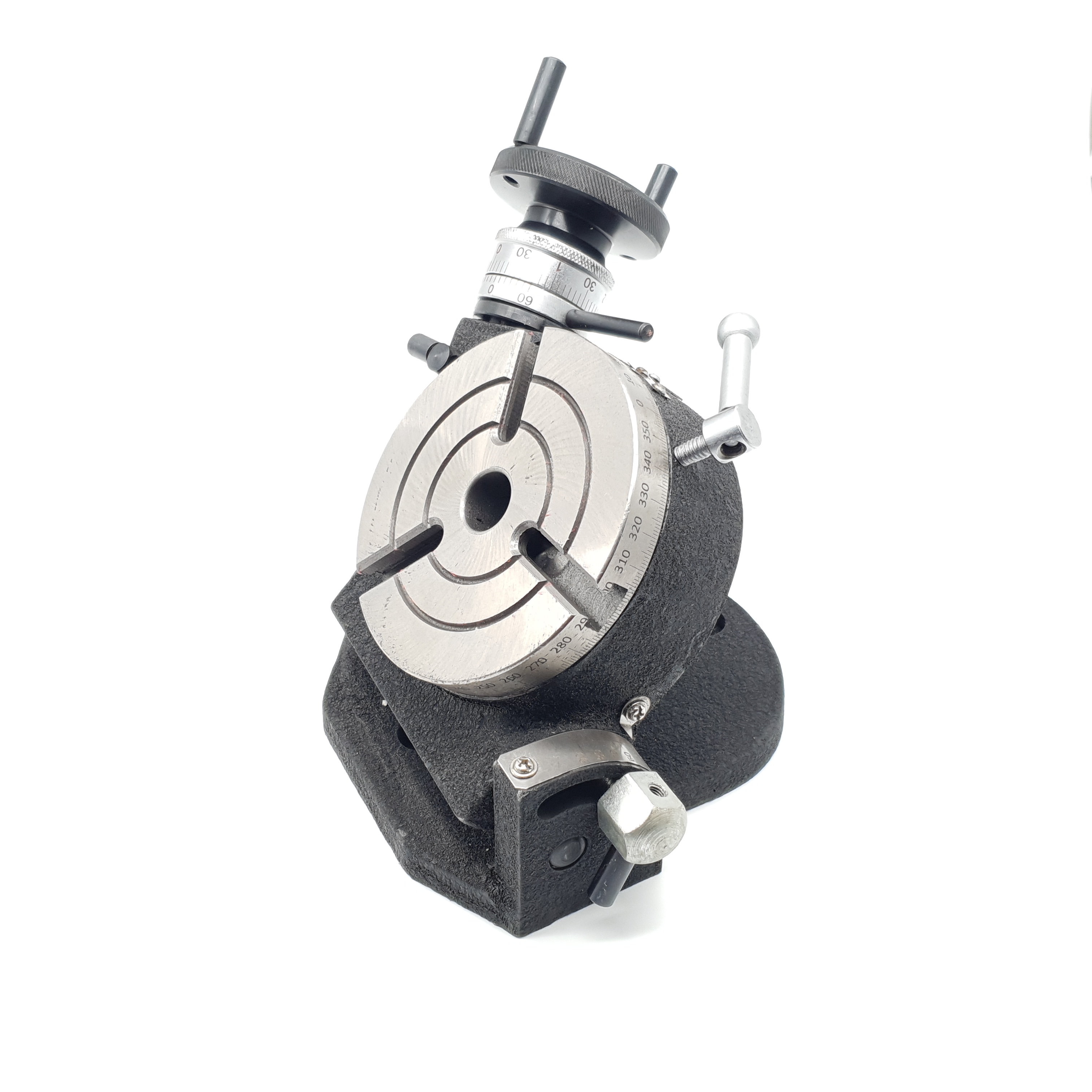

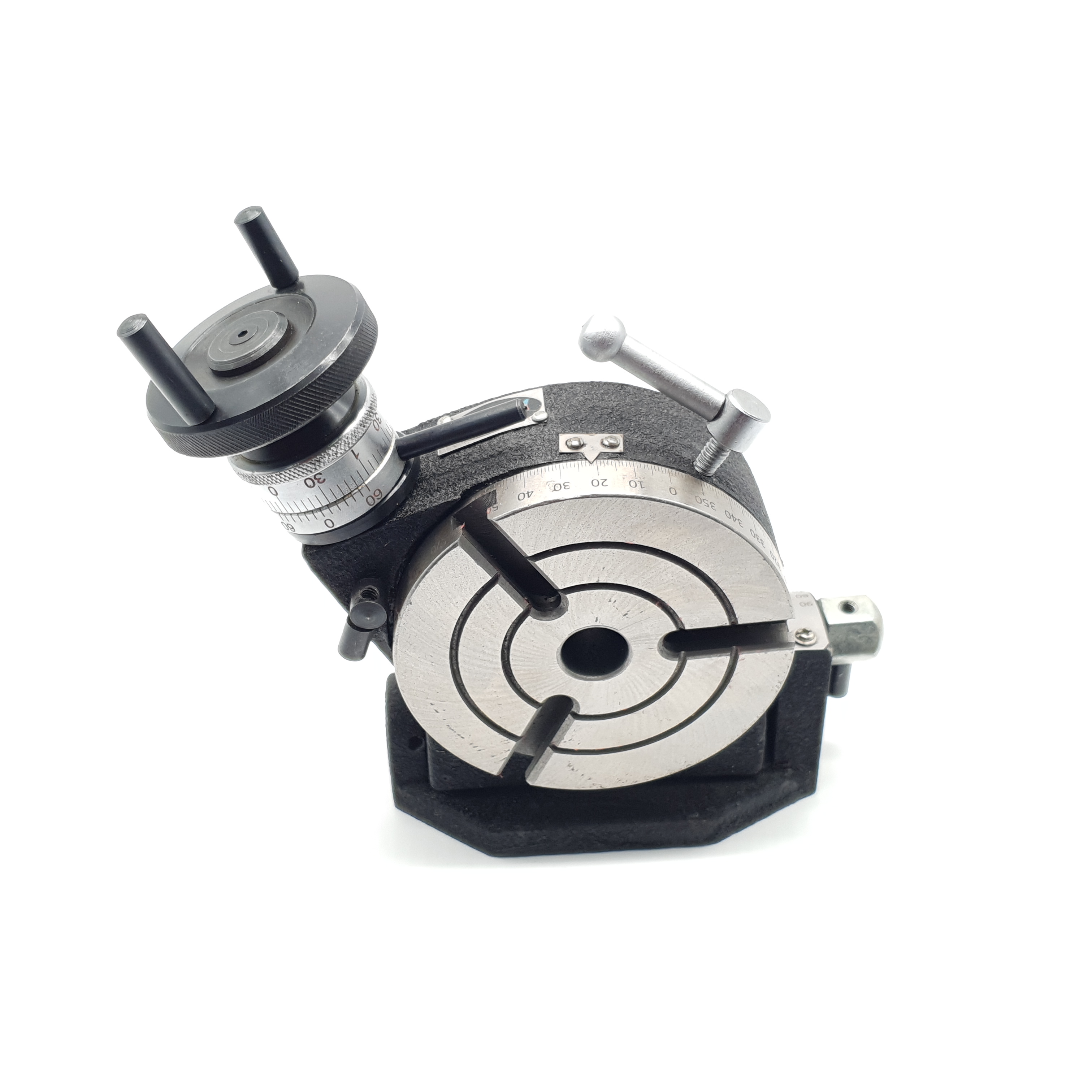

Стол поворотный наклоняемый 100 мм, 3 паза, с отверстием КМ2

Поворотный стол - оснастка, позволяющая устанавливать заготовки с необходимыми углами поворота и наклона. Стол изготовлен из высокопрочного чугуна. Поворотная часть имеет три Т-образных паза, позволяющих закреплять на столе заготовки или различную оснастку, такую как: тиски, фланец с кулачковым или сверлильным патроном и прочую. В центре стола есть конусное отверстие Морзе 2, что значительно расширяет возможности применения со столом дополнительной оснастки. Для установки углов поворота и наклона имеются шкалы с ценой деления 5’ для поворота и 1° для наклона. Кроме того, для поворота есть нониусная шкала. На столе предусмотрено размыкание червяка и фиксация положения. Дополнительно к столу поставляются: задняя бабка, комплект делительных дисков, фланец для кулачкового патрона, комплект прижимов для пазов стола.

Характеристики стола

Диаметр поворотной части, мм	105
Высота стола в горизонтальном положении, мм	67
Высота оси в вертикальном положении, мм	86
Размеры основания, мм	130х145
Поворот стола на углы	0-360°
Наклона стола на углы	0-90°
Передаточное число	1:72
Ширина пазов, мм	8
Конусное отверстие в столе, Морзе	2
Вес в упаковке, кг	5,5

Комплектация

- стол в сборе.

Происхождение

Страна: Индия
Бренд: ТЕХНОРЕАЛ

Размеры

Вес нетто: 5.5 кг
Вес брутто: 5.5 кг
Объем: --- л
Длина: 25 см
Ширина: 24 см
Высота: 12 см
