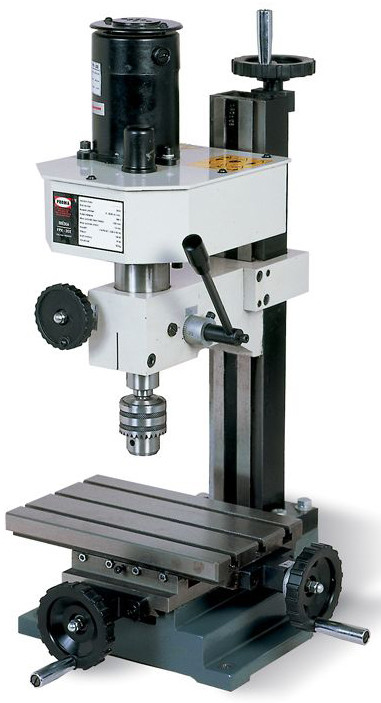

Фрезерный станок по металлу FPX-20E

Мини фрезерный станок FPX-20E предназначен для обработки лёгких и небольших деталей или корпусов из различных материалов в условиях мелкосерийного производства, а так же в домашних мастерских, благодаря малым габаритам, низкому потреблению мощности и возможности подключения к бытовой сети 220 вольт.

В данной модели предусмотрена тонкая подача шпинделя и регулировка глубины сверления. На станке можно выполнять сверление, фрезерование и другие операции обработки осевым режущим инструментом.

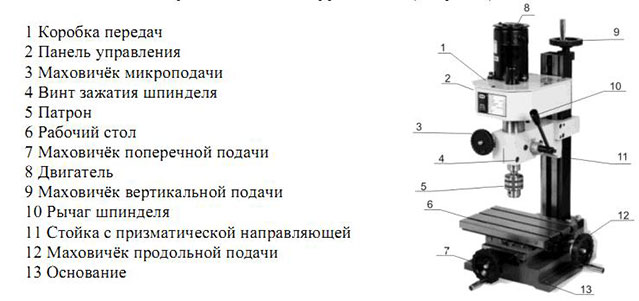

Основные узлы и детали оборудования

Привод мини фрезерного станка обеспечивается коллекторным двигателем с постоянными магнитами. Диапазоны оборотов выбираются с помощью двухскоростной коробки передач (Hи L). Плавная регулировка скорости вращения шпинделя обеспечивает потенциометр, благодаря которому можно установить любую скорость вращения в выбранном диапазоне.

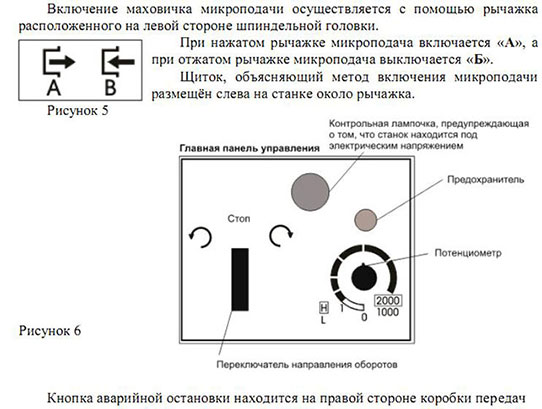

Подача шпинделя осуществляется двумя способами. Один способ – посредством рычага подачи, который служит, прежде всего, для сверления или чернового прохода при фрезеровании (максимум 2мм за проход). Другой способ – с помощью микроподачи. Её включение производится рычажком в положение «А» (рис.5). При помощи червячной передачи, вращая маховичёк микроподачи, посредством лимба, можно достичь требуемой глубины обработки. После установки глубины, необходимо зажать шпиндель зажимным болтом 4.

Дополнительная информация

Точная подача шпинделя.	Плавная регулировка скорости оборотов шпинделя.
