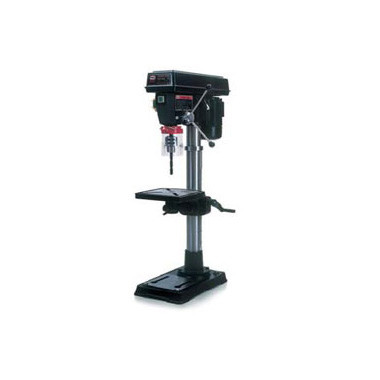

Настольный сверлильный станок B-1316B/400

Сверлильный станок на стойке В-1316В/400 предназначен для сверления отверстий в металле, пластике, дереве и других материалах. В условиях мелко-среднесерийного и крупного производства настольный сверлильный станок B-1316B/400 находит широкое применение за счет своей многофункциональности, мощности и высокой производительности.

Станок может быть использован практически в любых условиях — он работает от трёхфазной сети, имеет небольшие размеры и отличается невысокой потребляемой мощностью. Возможности станка расширены благодаря функциями поворота и наклона стола. Для удобства при эксплуатации станок оснащен отличной подсветкой рабочей зоны. Кроме того, настольный сверлильный станок имеет защитный экран, который обеспечивает дополнительную защиту и при этом не закрывает обзор.

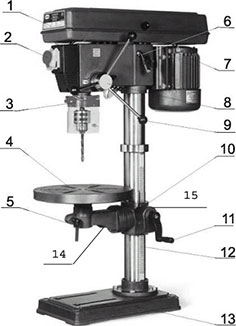

Основные узлы и детали оборудования

1. Кожух ремённой передачи.
2. Аварийный выключатель.
3. Защитный экран.
4. Стол.
5. Зажим поворота стола.
6. Рычаг натяжения ремней.
7. Двигатель.
8. Вал перемещения пиноли шпинделя.
9. Ручка перемещения шпинделя.
10. Кронштейн стола.
11. Ручка вертикального перемещения стола.
12. Рейка вертикального перемещения стола.
13. Основание.
14. Поворотная цапфа.
15. Зажим вертикального перемещения стола.

Дополнительная информация

Перед сборкой станка достаньте из упаковки всё содержимое и проверьте наличие всех комплектующих по списку, приведённому в пункте «Комплект поставки». Для крепления стойки стола к основанию закрепите стойку 1 болтами 3 (М10) — к основанию 2.

Для установки стола снимите со стойки кольцо 2 фиксирующее рейку. Снимите рейку и вставьте в кронштейн стола 3. Установите кронштейн стола с рейкой на стойку. Установите и закрепите кольцо 2. Установите стол. Закрутите зажимные болты стола и кронштейна. Установите и закрепите ручку вертикального перемещения стола.

Технические характеристики

Комплектация

Видеопрезентация

В разработке.
