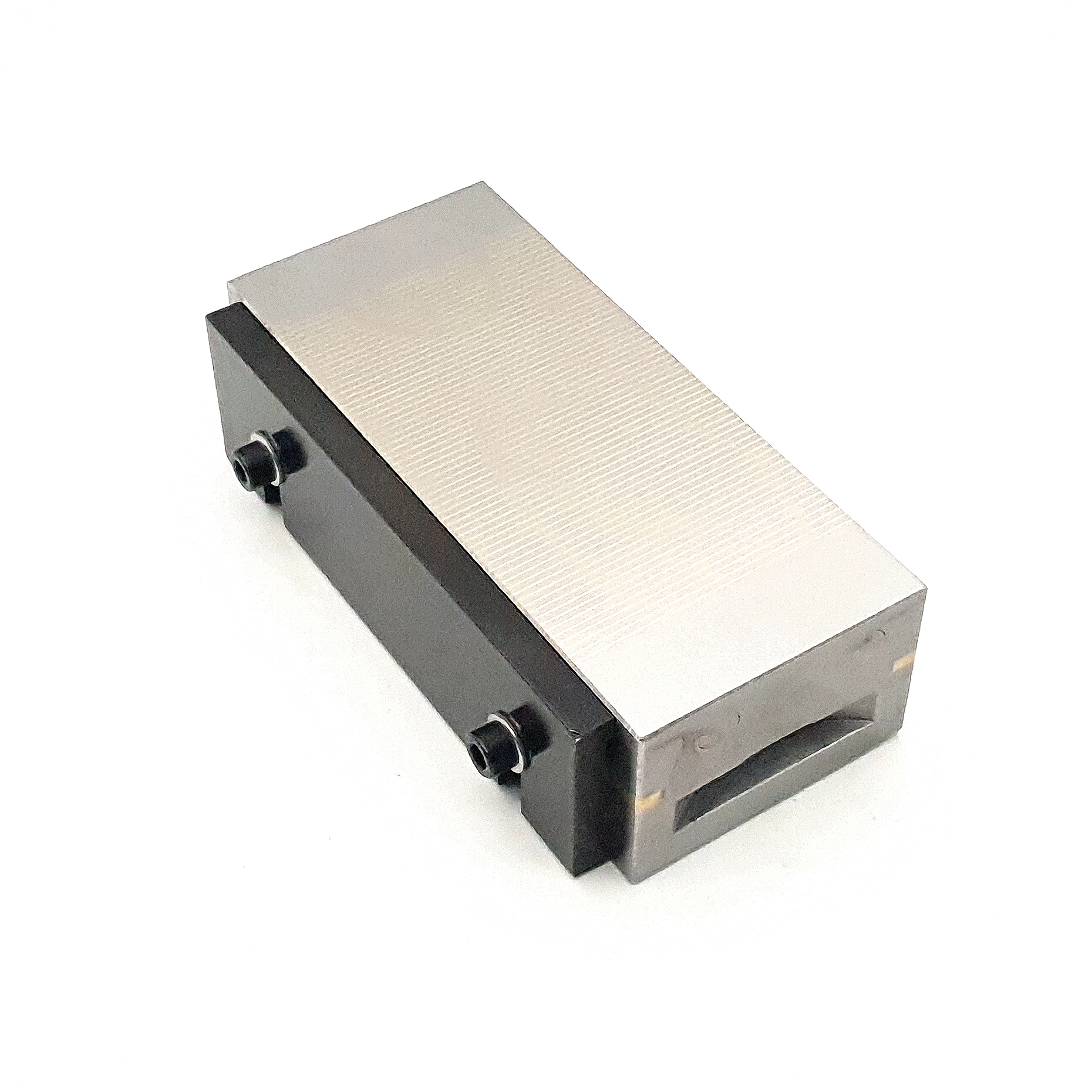

Стол (плита) магнитный 160х70 мм

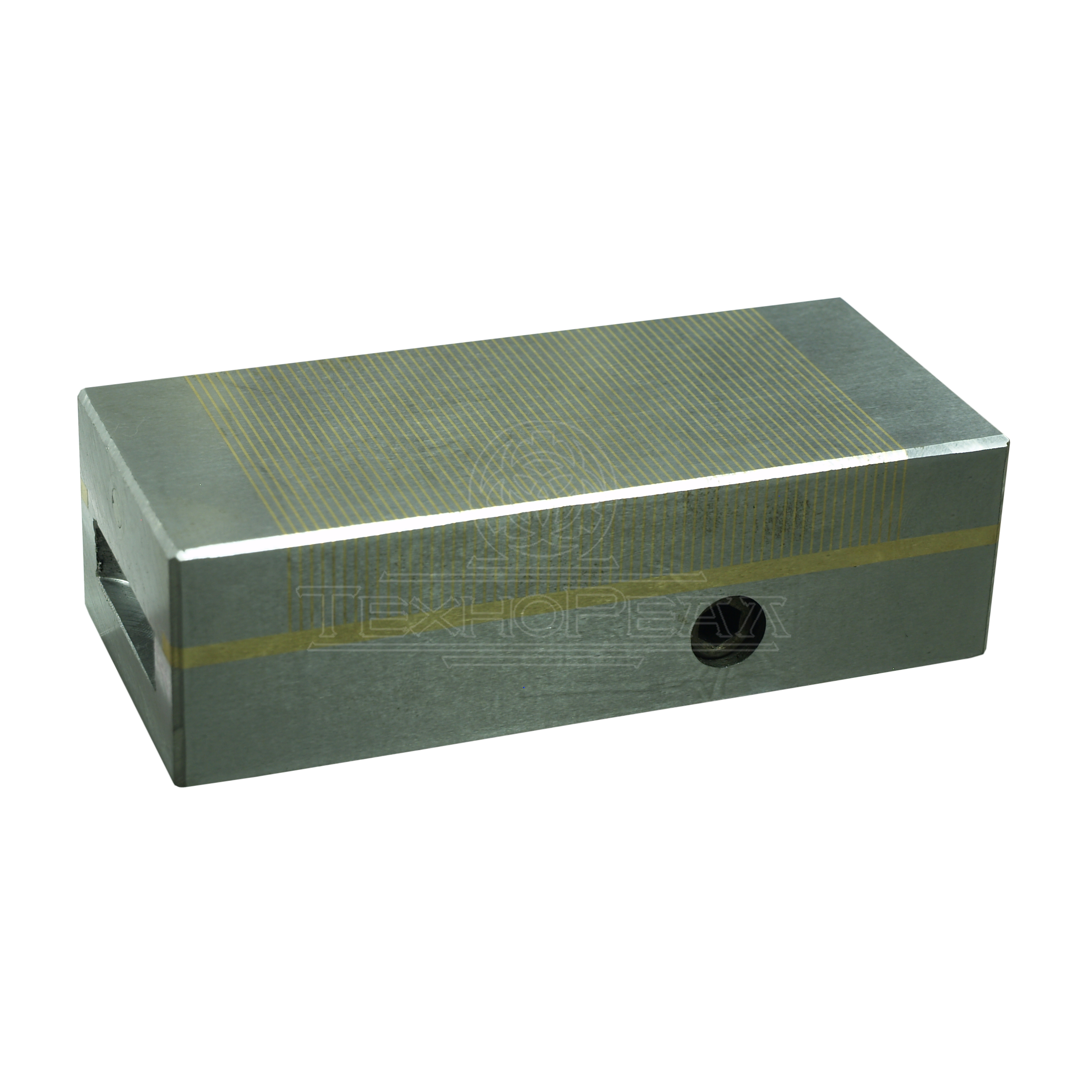

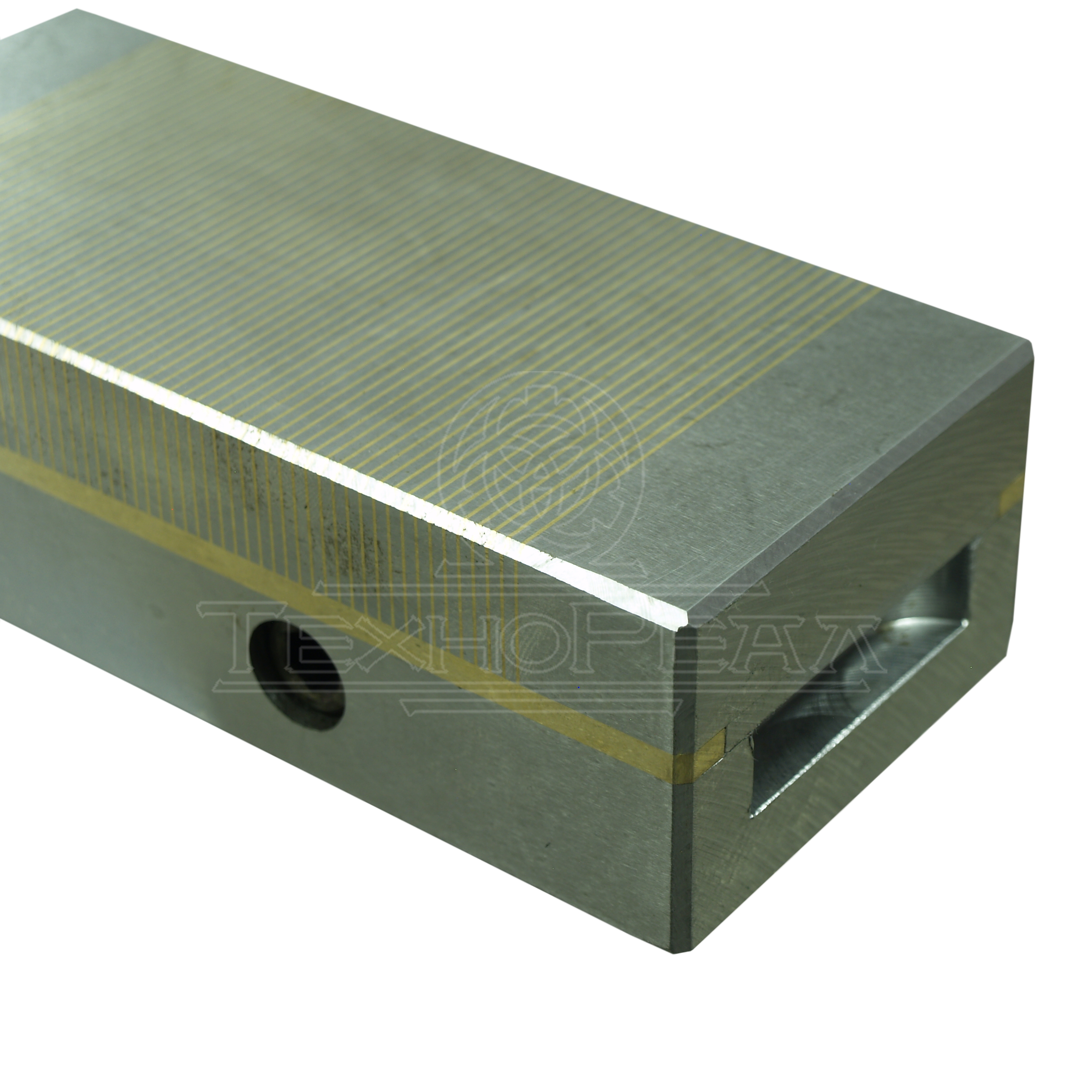

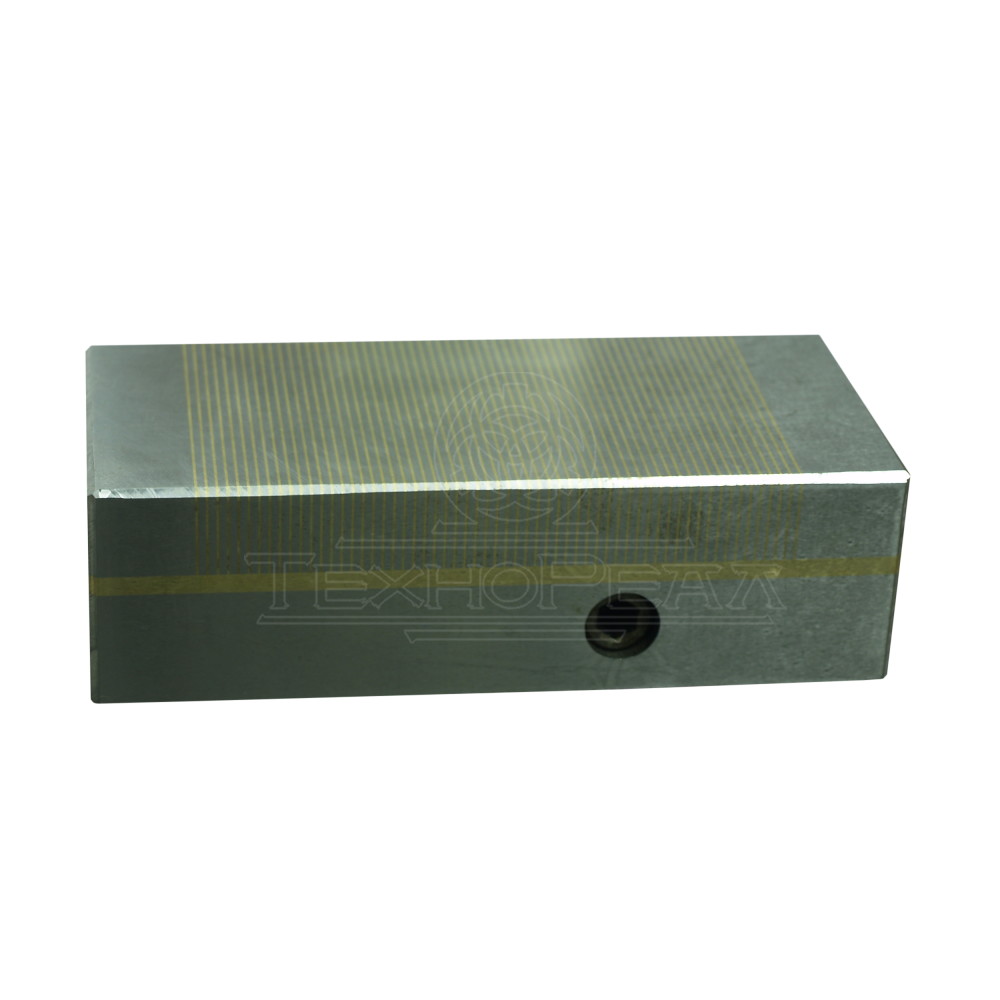

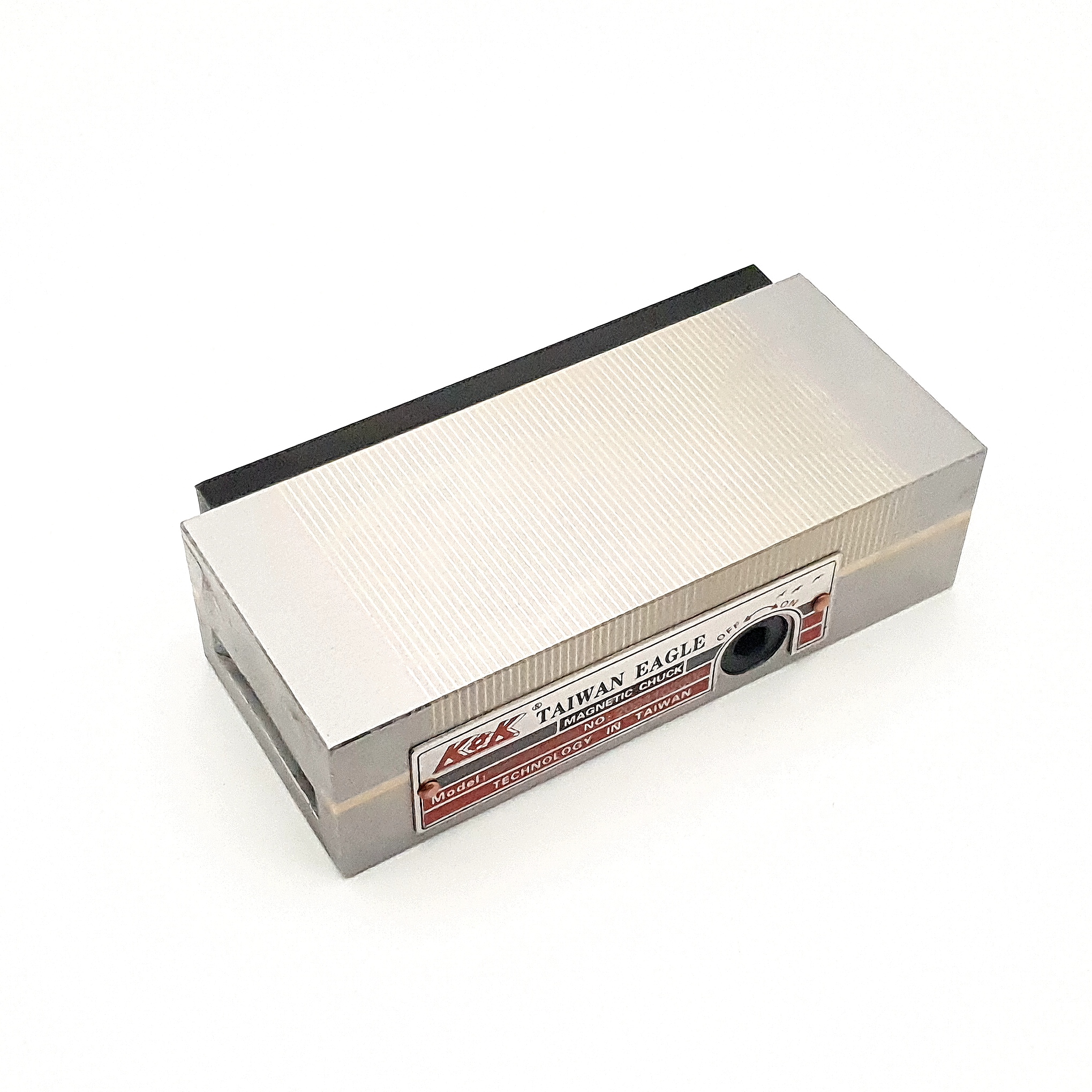

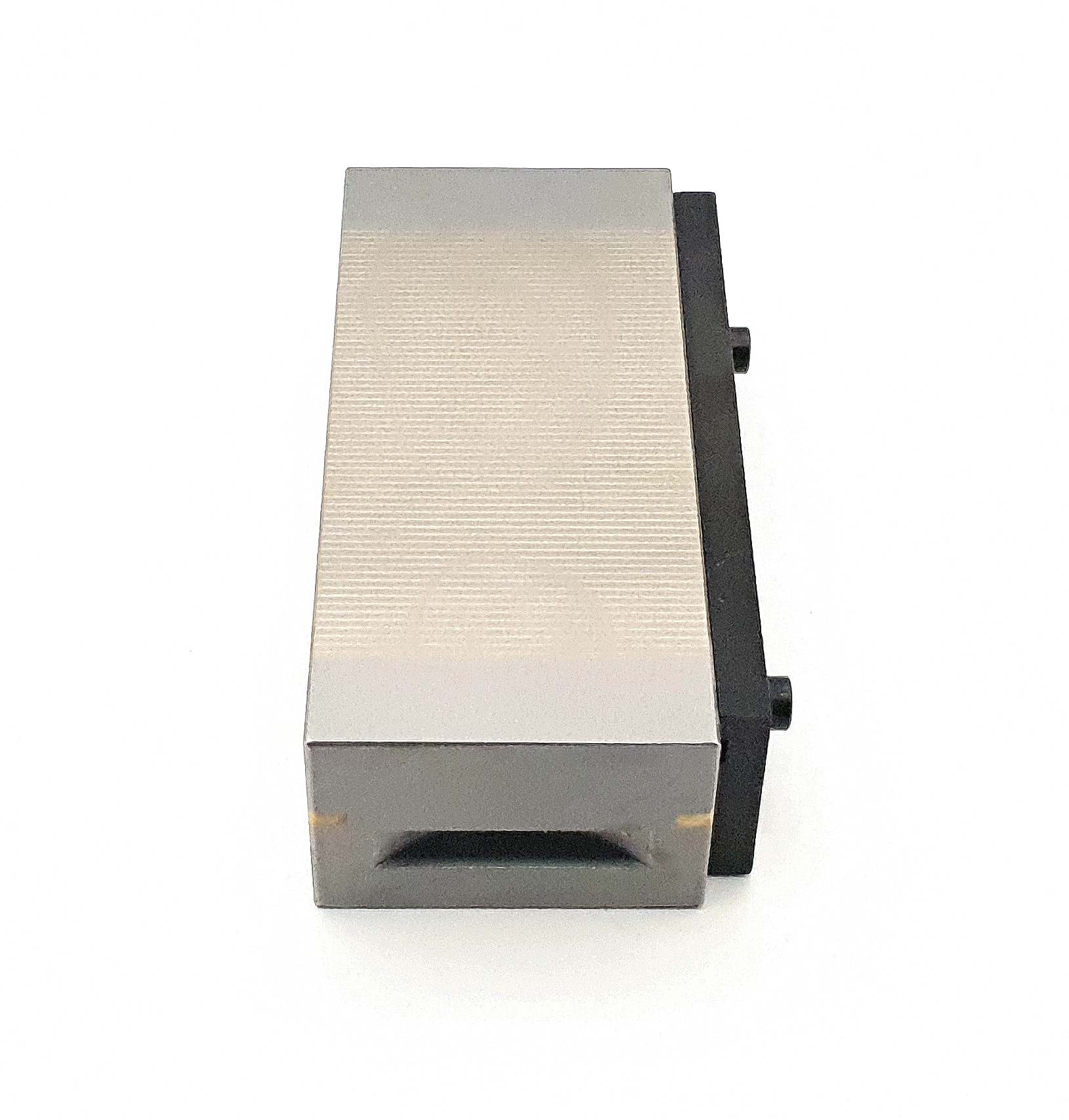

Плита прямоугольная магнитная мелкополюсная ПММ 160х70 мм (усиленная фиксация).

Профессиональная магнитная плита с мелким полюсом — идеальное решение для плоскошлифовальных, фрезерных и слесарных работ.

Благодаря плотному расположению полюсов (шаг 1.5+0.5 мм), она обеспечивает надежный зажим даже самых мелких и тонких

заготовок, которые невозможно закрепить в обычных тисках.

Ключевые преимущества:

• Бережная фиксация: Магнитное поле распределяется равномерно, что позволяет обрабатывать всю плоскость детали за один установ без риска деформации или смещения.
• Мелкополюсная структура: Оптимальна для работы с деталями толщиной от 1-2 мм.
• Автономность и надежность: Не требует подключения к электросети. Постоянные магниты сохраняют силу притяжения десятилетиями.
• Защита от коррозии: Герметичный корпус позволяет работать с интенсивной подачей СОЖ.

Стол (плита) применяется для закрепления стальных заготовок при обработке на плоскошлифовальных, фрезерных и других станках. Использование фиксации с магнитным столом позволяет произвести точную обработку всей плоскости заготовки за один установ.

Также магнитная плита может быть использована при измерениях или сборках.

• удельная сила притяжения 98 Н/см²
• поперечное расположение полюсов
• полюса ширина 1.5 мм., а зазор 0.5 мм
• подходит для мелких деталей благодаря малому межполюсному расстоянию

Технические характеристики:

• Габариты: 160 х 70 мм (высота 45 мм).
• Рабочая зона: 140 х 70 мм.
• Межполюсный шаг: 2 мм (1,5 мм сталь + 0,5 мм латунь).
•  Удельная сила притяжения: 98 Н/см² (высокая жесткость фиксации).
•  Управление: Механическое (съемная рукоятка).

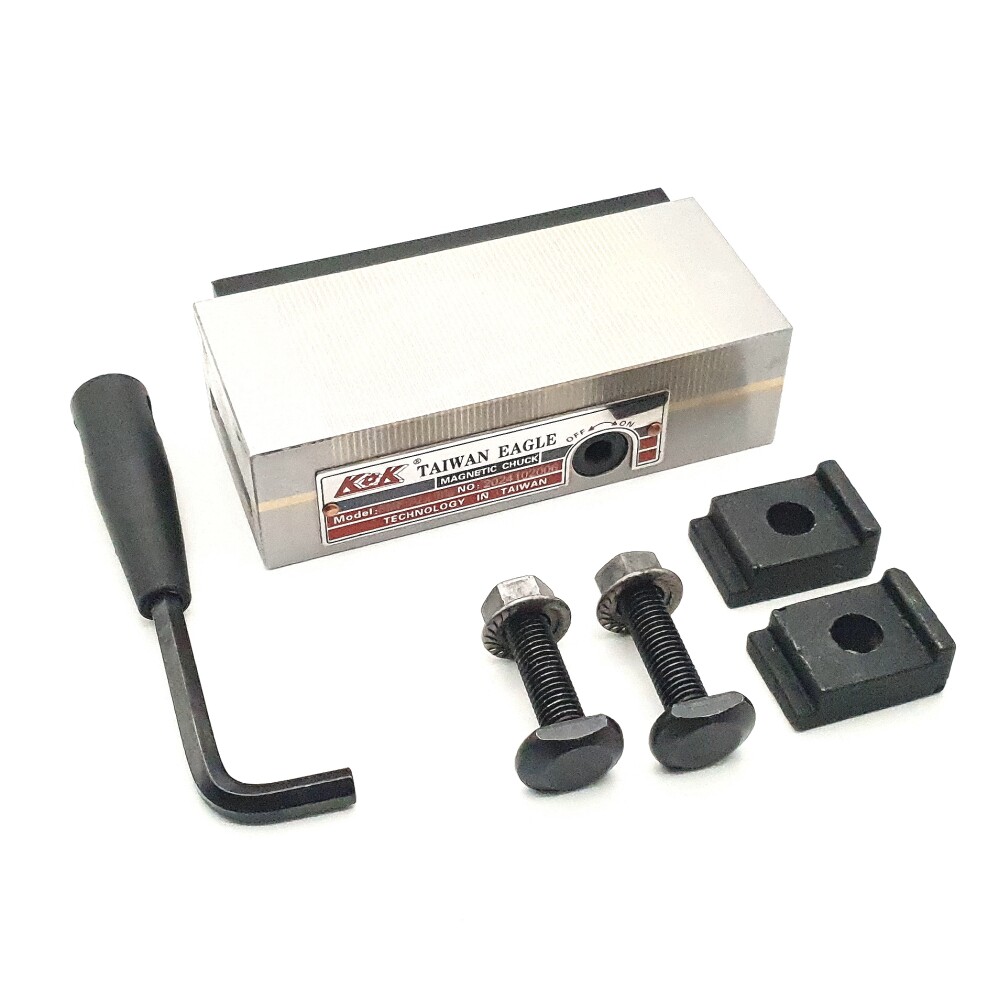

Комплектация:

1. Плита магнитная ПММ 160х70 — 1 шт.

2. Г-образная съемная рукоятка переключения — 1 шт.

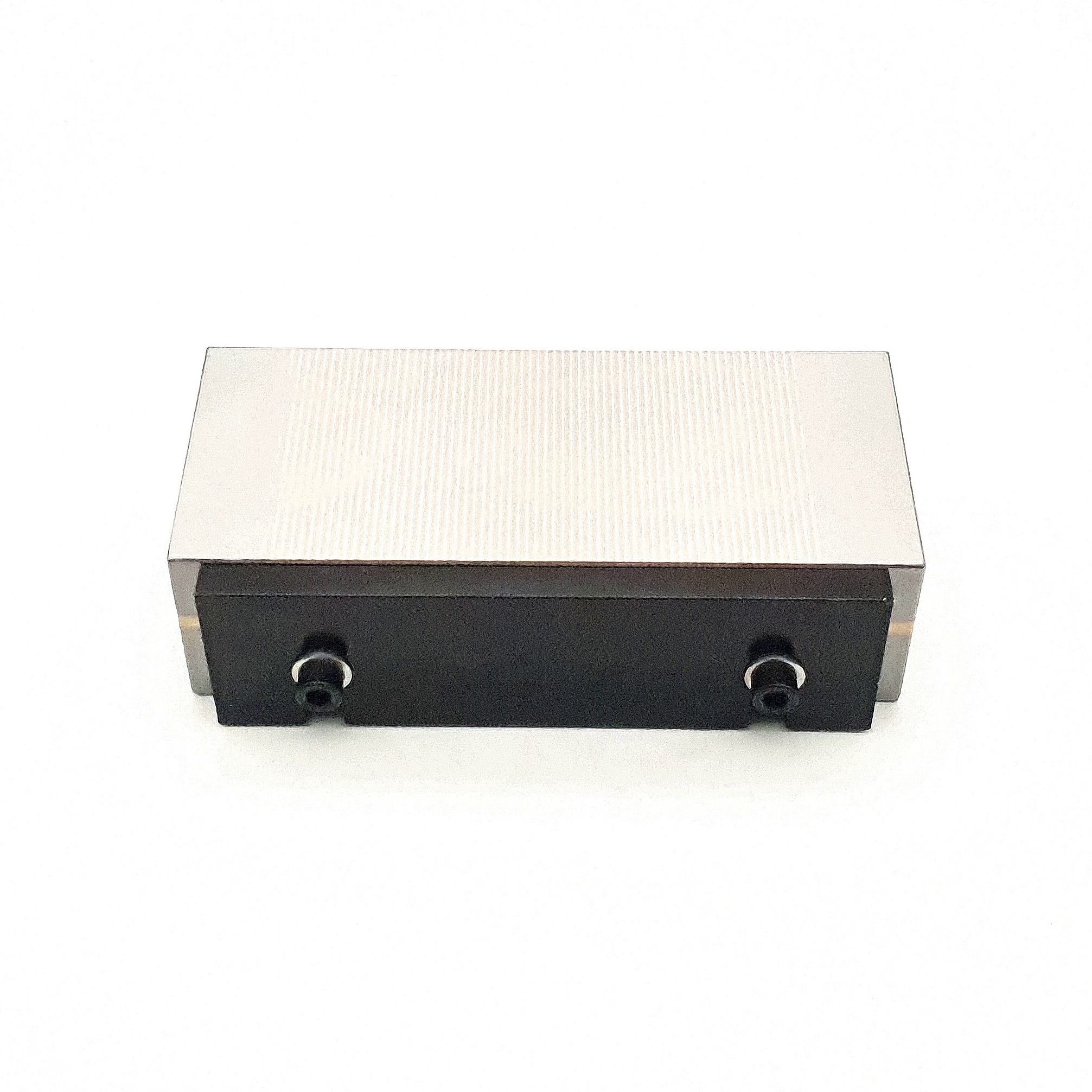

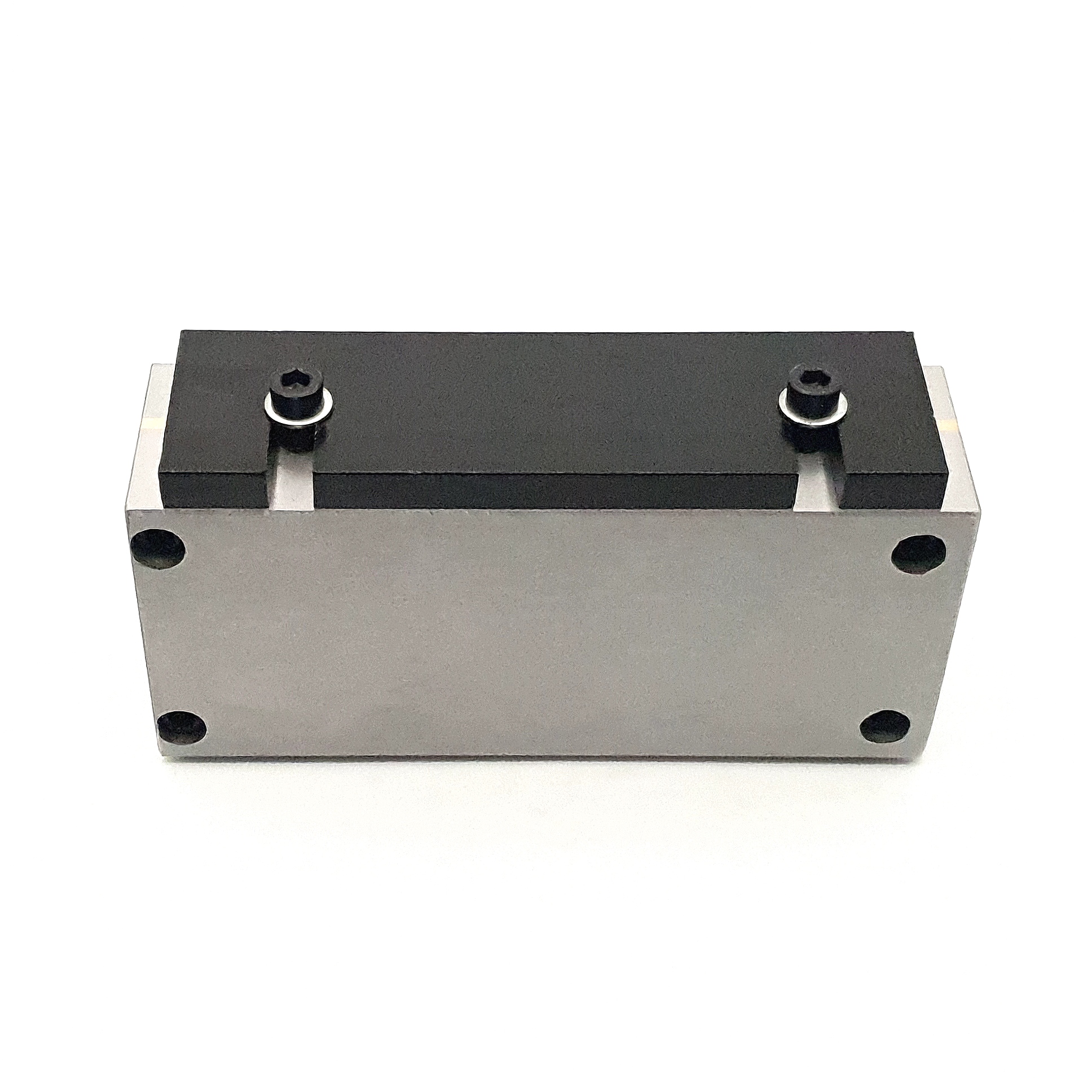

3. Прижимы для фиксации плиты на столе станка — 2 шт.

4. Комплект крепежных болтов и гаек — 1 наб.

1. Ограничения по весу и габаритам

* Максимальная нагрузка: Конструкция плиты рассчитана на работу с заготовками весом до 15–20 кг (при условии полной площади соприкосновения).

* Внимание!!! Сила притяжения (98 Н/см²) указана для деталей из низкоуглеродистой стали (например, Ст3). При работе с легированными сталями или чугуном сила удержания может

снижаться на 15-20%.

2. Рекомендации по эксплуатации и уходу

Чтобы плита сохраняла паспортную точность годами, добавьте Правила эксплуатации:

* Подготовка к работе: После установки на станок рекомендуется произвести «притирочный»

проход шлифовальным кругом по рабочей поверхности. Это обеспечит идеальную параллельность стола и шпинделя.

* Защита зеркала: Не допускайте ударов тяжелыми предметами по рабочей поверхности.

Царапины и забоины снижают силу притяжения мелких деталей.

* Хранение: После работы с СОЖ (эмульсией) обязательно протрите плиту насухо и нанесите

тонкий слой машинного масла для предотвращения коррозии.

* Разгрузка: Для снятия тонких деталей используйте рычаг или аккуратно сдвигайте их к краю, чтобы не повредить полированную поверхность.

Особенности:

«Мелкополюсная структура позволяет надежно фиксировать детали толщиной от 2 мм,

обеспечивая высокую точность обработки без температурных деформаций. Корпус полностью

герметичен и защищен от воздействия агрессивных сред и мелкой стружки».
